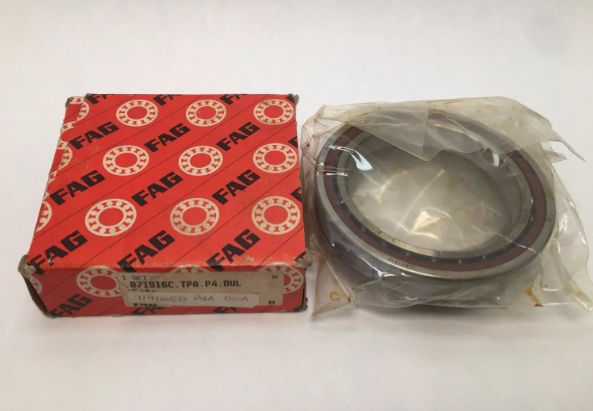

FAG XC71911-EDLR-T-P4S-UL軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 55 |
| 軸承外徑 D | 80 |
| 軸承厚度 B | 13 |
| 倒角半徑 r.min | 1 |
| 倒角半徑 r1.min | 1 |
| 橋臺和倒角尺寸 (mm) | |
| 內圈擋肩 da.h12 | 60 |
| 外圈擋肩 Da.h12 | 75.5 |
| 倒角半徑 ra.max | 0.6 |
| 倒角半徑 rb.max | 0.6 |
| DLR潤滑尺寸 (mm) | |
| O形圈邊距 Bn | 2.8 |
| 潤滑孔邊距 Sn | 7.2 |
| 潤滑槽直徑 Sb | 1.4 |
| Etk | 65.2 |
| 額定載荷（kN） | |
| 動態額定載荷 C.dyn | 19.6 |
| 靜態徑向載荷 Co.stat | 8.8 |
| 極限轉速（r/min） | |
| 脂潤滑 | 26000 |
| 油潤滑 | 40000 |
| 輕型預緊 | |
| 預緊力 Fv | 52 N |
| 卸載力 Kae | 150 N |
| 軸向剛度 Sa | 93.6 N/μm |
| 中等預緊 | |
| 預緊力 Fv | 156 N |
| 卸載力 Kae | 457 N |
| 軸向剛度 Sa | 138.5 N/μm |
| 重壓預緊 | |
| 預緊力 Fv | 313 N |
| 卸載力 Kae | 931 N |
| 軸向剛度 Sa | 179.3 N/μm |
| 參考重量（kg） | |
| 0.19 | |
