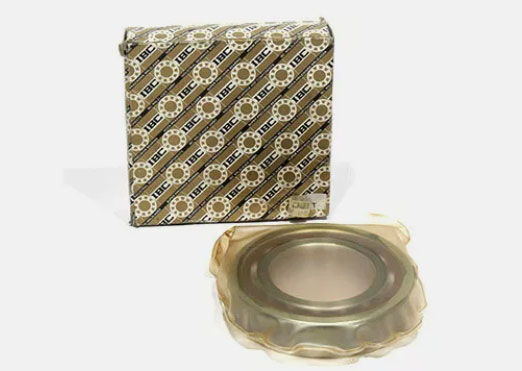

IBC 71948.E.T.P2H.DBL軸承尺寸、參數與圖紙
| 接觸角 | |
| 214000 ° | |
| 外形尺寸 (mm) | |
| 軸承內徑 d | 240 |
| 軸承外徑 D | 320 |
| 軸承厚度 B | 38 |
| 內圈外徑 d1 | 267.8 |
| 外圈內徑 D1 | 292.4 |
| 倒角半徑 r1,2.max | 2.1 |
| 倒角半徑 r3,4.max | 1.1 |
| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 257 |
| 外圈擋肩 Da.max | 301 |
| 外圈擋肩 Db.max | 305.6 |
| 倒角半徑 ra.max | 2.1 |
| 倒角半徑 rb.max | 1.1 |
| 額定載荷（N） | |
| 動態額定載荷 Cr | 214000 |
| 靜態徑向載荷 Cor | 287000 |
| 疲勞極限載荷 Cu | 10630 |
| 極限轉速（r/min） | |
| 脂潤滑 | 2900 |
| 油/油霧潤滑 | 4400 |
| 超輕預緊 | |
| 預緊力 Fv | 1480 N |
| 凸出量 δ | 7 μm |
| 軸向剛度 Sa | 540 N/μm |
| 徑向剛度 Sr | 1080 N/μm |
| 卸載力 F.AK | 4190 N |
| 輕型預緊 | |
| 預緊力 Fv | 2960 N |
| 凸出量 δ | 12 μm |
| 軸向剛度 Sa | 700 N/μm |
| 徑向剛度 Sr | 1400 N/μm |
| 卸載力 F.AK | 8390 N |
| 中等預緊 | |
| 預緊力 Fv | 6670 N |
| 凸出量 δ | 20 μm |
| 軸向剛度 Sa | 950 N/μm |
| 徑向剛度 Sr | 1910 N/μm |
| 卸載力 F.AK | 18870 N |
| 重壓預緊 | |
| 預緊力 Fv | 13340 N |
| 凸出量 δ | 35 μm |
| 軸向剛度 Sa | 1300 N/μm |
| 徑向剛度 Sr | 2590 N/μm |
| 卸載力 F.AK | 37750 N |
| 其他參數 | |
| 注入直徑 d.pi | 273.6 mm |
| 作用點位置 a | 84 mm |
| 精密鎖緊螺母型號 | MBA240 |
| 參考重量 | 7.2 kg |
