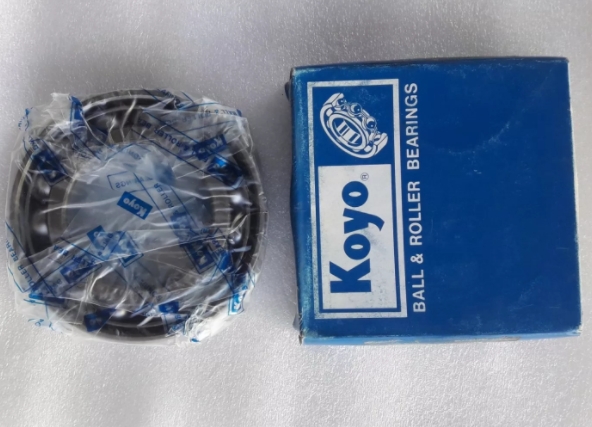

KOYO 7324BFY軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 120 |
| 軸承外徑 D | 260 |
| 軸承厚度 B | 55 |
| 雙列軸承厚度 B1 | 110 |
| 倒角半徑 r.min | 3 |
| 倒角半徑 r1.min | 1.1 |
| 安裝尺寸 (mm) | |
| 內圈擋肩 da.min | 134 |
| 內圈擋肩 db.min | - |
| 外圈擋肩 Da.max | 246 |
| 外圈擋肩 Db.max | 253 |
| 倒角半徑 ra.max | 2.5 |
| 倒角半徑 rb.max | 1 |
| 額定載荷-機加工保持架（kN） | |
| 動態額定載荷 Cr | 500 |
| 靜態徑向載荷 Cor | 504 |
| 疲勞極限載荷 Cu | 18.9 |
| 額定載荷-壓制保持架（kN） | |
| 動態額定載荷 Cr | - |
| 靜態徑向載荷 Cor | - |
| 疲勞極限載荷 Cu | - |
| 極限轉速（r/min） | |
| 脂潤滑 | 2400 |
| 油潤滑 | 3000 |
| 其他參數 | |
| 計算系數 fo | - |
| 作用點位置 a1 | 164.7 mm |
| 作用點位置 a2 | 54.7 mm |
| 參考重量（單列） | 12.6 kg |
| 參考重量（雙列） | 25.2 kg |
