NTN 2LA-HSE014T2G/GLP4軸承尺寸、參數(shù)與圖紙

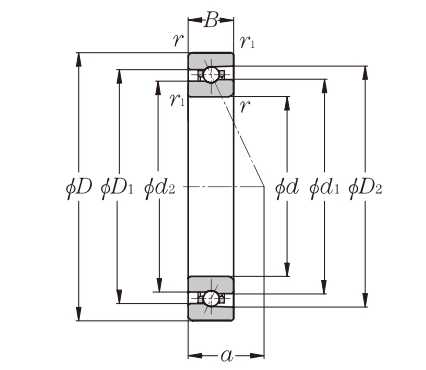

| 外形尺寸 (mm) | |
| 軸承內徑 d | 70 |
| 軸承外徑 D | 110 |
| 軸承厚度 B | 20 |
| 倒角半徑 rs.min | 1.1 |
| 倒角半徑 r1s.min | 0.6 |
| 參考尺寸 (mm) | |
| 內圈外徑 d1 | 84.8 |
| 內圈外徑 d2 | 83 |
| 外圈內徑 D1 | 95.2 |
| 外圈內徑 D2 | 99.1 |

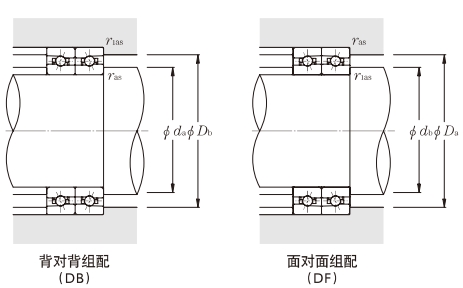

| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 77 |
| 內圈外徑 db.min | 74.5 |
| 外圈內徑 Da.max | 103 |
| 外圈內徑 Db.max | 105.5 |
| 倒角半徑 ras.max | 1 |
| 倒角半徑 r1as.max | 0.6 |
| 螺栓距 l.min | - |
| 基本額定載荷（kN） | |
| 額定動載荷 Cr | 22.5 |
| 額定靜載荷 Cor | 19.9 |
| 極限軸向載荷（靜止時） | 29.2 |
| 基本額定載荷（kgf） | |
| 額定動載荷 Cr | 2290 |
| 額定靜載荷 Cor | 2030 |
| 極限軸向載荷（靜止時） | 2980 |
| 極限轉速（r/min） | |
| 脂潤滑 | 14800 |
| 油潤滑 | 23400 |
| 其他參數(shù) | |
| 系數(shù) fo | 10.8 |
| 作用點位置 a | 22.2 |
| 空間容積 | 24 立方厘米 |
| 單列參考重量 | 0.64 kg |
