NTN 7224CT2DTBT/GMP5軸承尺寸、參數與圖紙

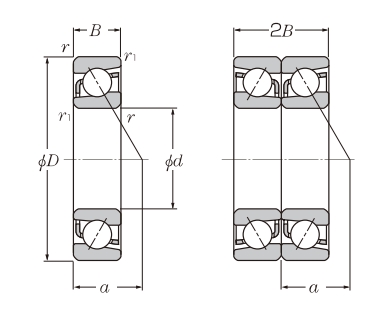

| 外形尺寸 (mm) | |
| 軸承內徑 d | 120 |
| 軸承外徑 D | 215 |
| 軸承厚度 B | 40 |
| 雙軸承厚度 2B | 80 |
| 倒角半徑 rs.min | 2.1 |
| 倒角半徑 r1s.min | 1.1 |

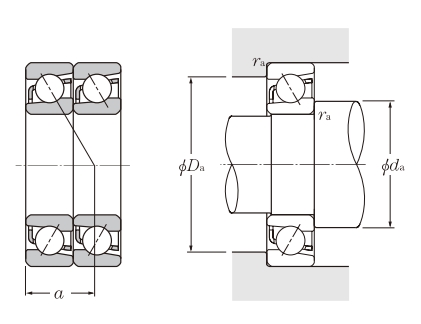

| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 132 |
| 內圈外徑 db.min | - |
| 外圈內徑 Da.max | 203 |
| 外圈內徑 Db.max | 208 |
| 倒角半徑 ras.max | 2 |
| 倒角半徑 r1as.max | 1 |

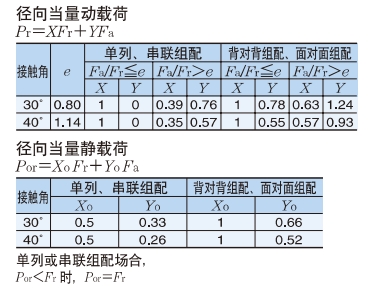

| 基本額定載荷 - 單列（kN） | |
| 額定動載荷 Cr | 183 |
| 額定靜載荷 Cor | 177 |
| 基本額定載荷 - 單列 | |
| 額定動載荷 Cr | 18600 |
| 額定靜載荷 Cor | 18100 |
| 基本額定載荷 - 雙列（kN） | |
| 額定動載荷 Cr | 297 |
| 額定靜載荷 Cor | 355 |
| 基本額定載荷 - 雙列 | |
| 額定動載荷 Cr | 30500 |
| 額定靜載荷 Cor | 36000 |
| 極限轉速 - 單列（r/min） | |
| 脂潤滑 | 3200 |
| 油潤滑 | 4300 |
| 極限轉速 - 雙列（r/min） | |
| 脂潤滑 | 2600 |
| 油潤滑 | 3400 |
| 其他參數 | |
| 作用點位置 a | 68.5 |
| 單列參考重量 | 6.26 kg |
