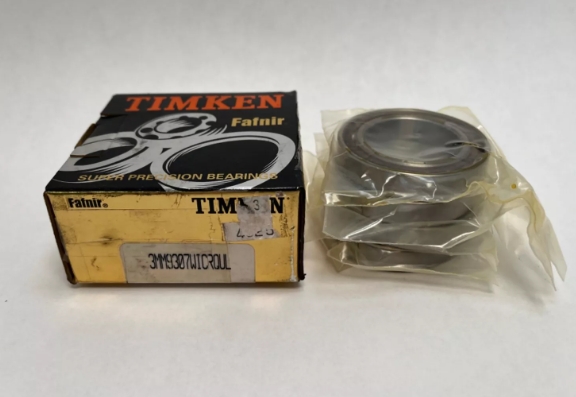

TIMKEN 3MM9303WICRDUM軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 17 |
| 軸承外徑 D | 30 |
| 軸承厚度 C | 7 |
| 倒角半徑 r.Rad | 0.3 |
| 建議肩部直徑 (mm) | |
| 軸 Max. | 20.3 |
| 軸 Min. | 20 |
| 外殼 Max. | 27.5 |
| 外殼 Min. | 27.2 |
| 軸直徑、安裝配合 (mm) | |
| 軸直徑 Max. | 17 |
| 軸直徑 Min. | 16.995 |
| 安裝配合 松配合 | 0.005 |
| 安裝配合 緊配合 | 0.004 |
| 固定端 (mm) | |
| 殼體孔徑 Max. | 30.005 |
| 殼體孔徑 Min. | 30 |
| 安裝配合 緊配合 | 0 |
| 安裝配合 松配合 | 0.01 |
| 浮動端 (mm) | |
| 殼體孔徑 Max. | 30.01 |
| 殼體孔徑 Min. | 30.005 |
| 安裝配合 松配合 | 0.005 |
| 額定載荷 15° (N) | |
| 額定靜載荷-鋼球 Co | 2800 |
| 額定動載荷-鋼球 Ce | 4970 |
| 額定靜載荷-陶瓷球 Co | 2500 |
| 額定動載荷-陶瓷球 Ce | 4970 |
| 額定載荷 25° (N) | |
| 額定靜載荷-鋼球 Co | 2680 |
| 額定動載荷-鋼球 Ce | 4740 |
| 額定靜載荷-陶瓷球 Co | 2380 |
| 額定動載荷-陶瓷球 Ce | 4740 |
| 額定轉速 Ng（RPM） | |
| 15°，鋼球 | 50100 |
| 15°，陶瓷球 | 60120 |
| 25°，鋼球 | 45100 |
| 25°，陶瓷球 | 54120 |
| 其他參數 | |
| 滾珠 數量x直徑 | 14x3.6 mm |
| 參考重量 | 0.02 kg |
