IKO CR24VBS軸承尺寸、參數與圖紙

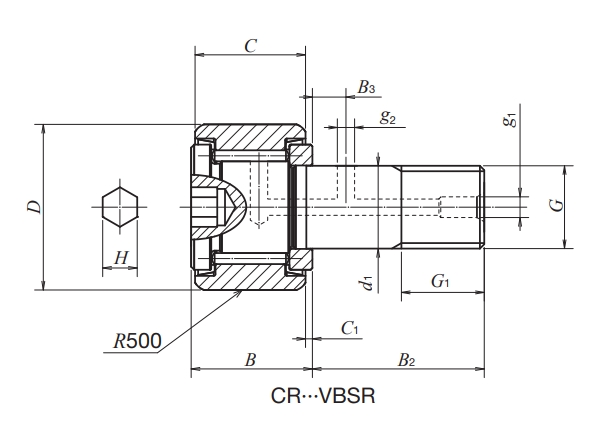

| 基本尺寸 (mm) | |
| 螺柱直徑 d1 | 15.875 |
| 外徑 D | 38.1 |
| 厚度 B | 22.225 |
| G UNF | 5/8-18 |
| G1 | 19.05 |
| Bmax | 23.6 |
| B2 | 38.1 |
| B3 | 9.525 |
| C1 | 0.794 |
| g1 | 4.762 |
| g2 | 3.969 |
| H | 7.938 |
| r | 1.588 |

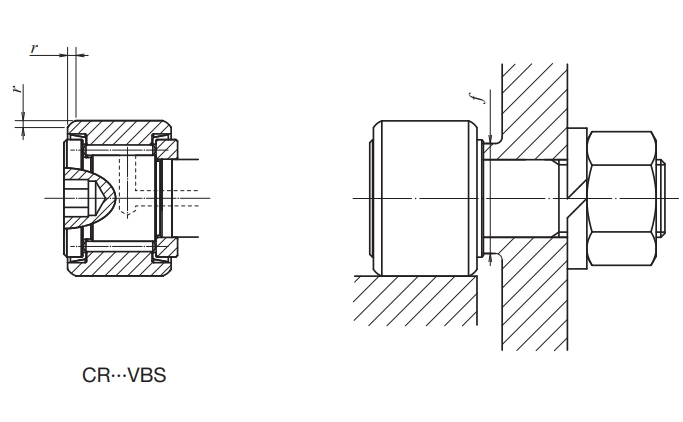

| 安裝尺寸 f | 26.196 |
| 重量(g) | |
| 230 | |
| 載荷(N) | |
| 動態基本額定載荷 | 26400 |
| 靜態基本額定載荷 | 36900 |
| 滾道載荷 球面外圈 | 3410 |
| 滾道載荷 圓柱外圈 | 15400 |
| 其他參數 | |
| 極限擰緊力矩 N·m | 55.7 |
| 最小徑向游隙 μm | 10 |
| 最大徑向游隙 μm | 30 |
