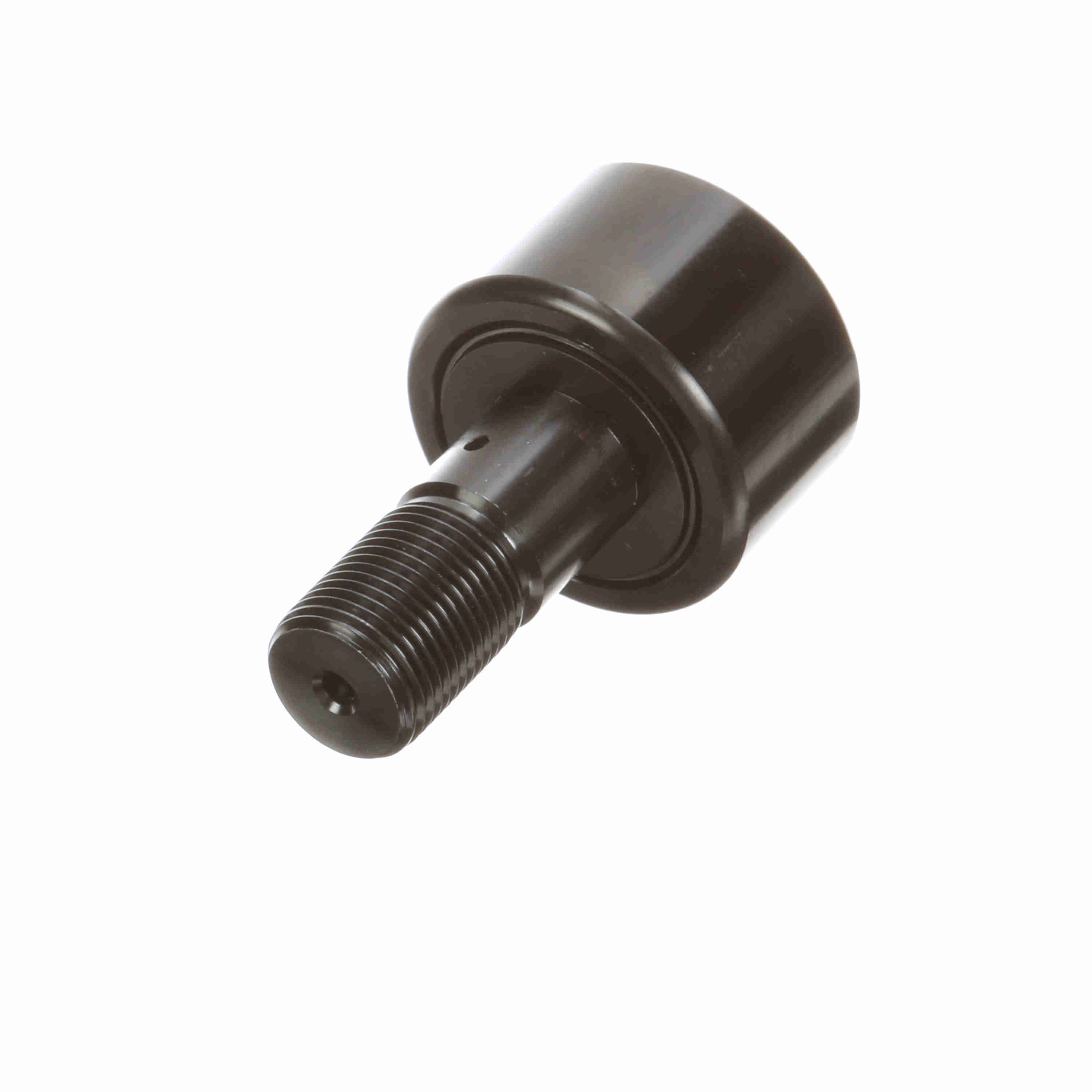

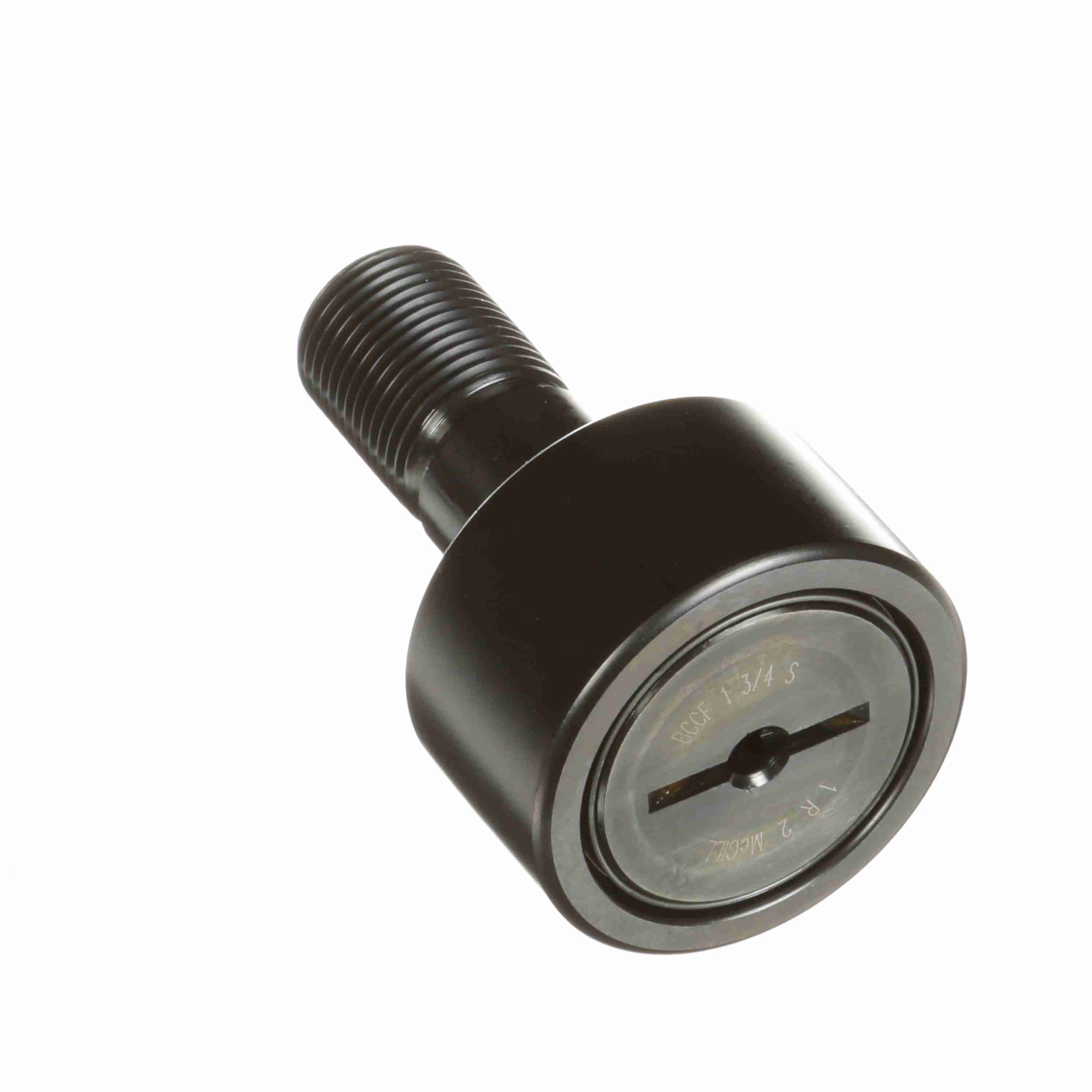

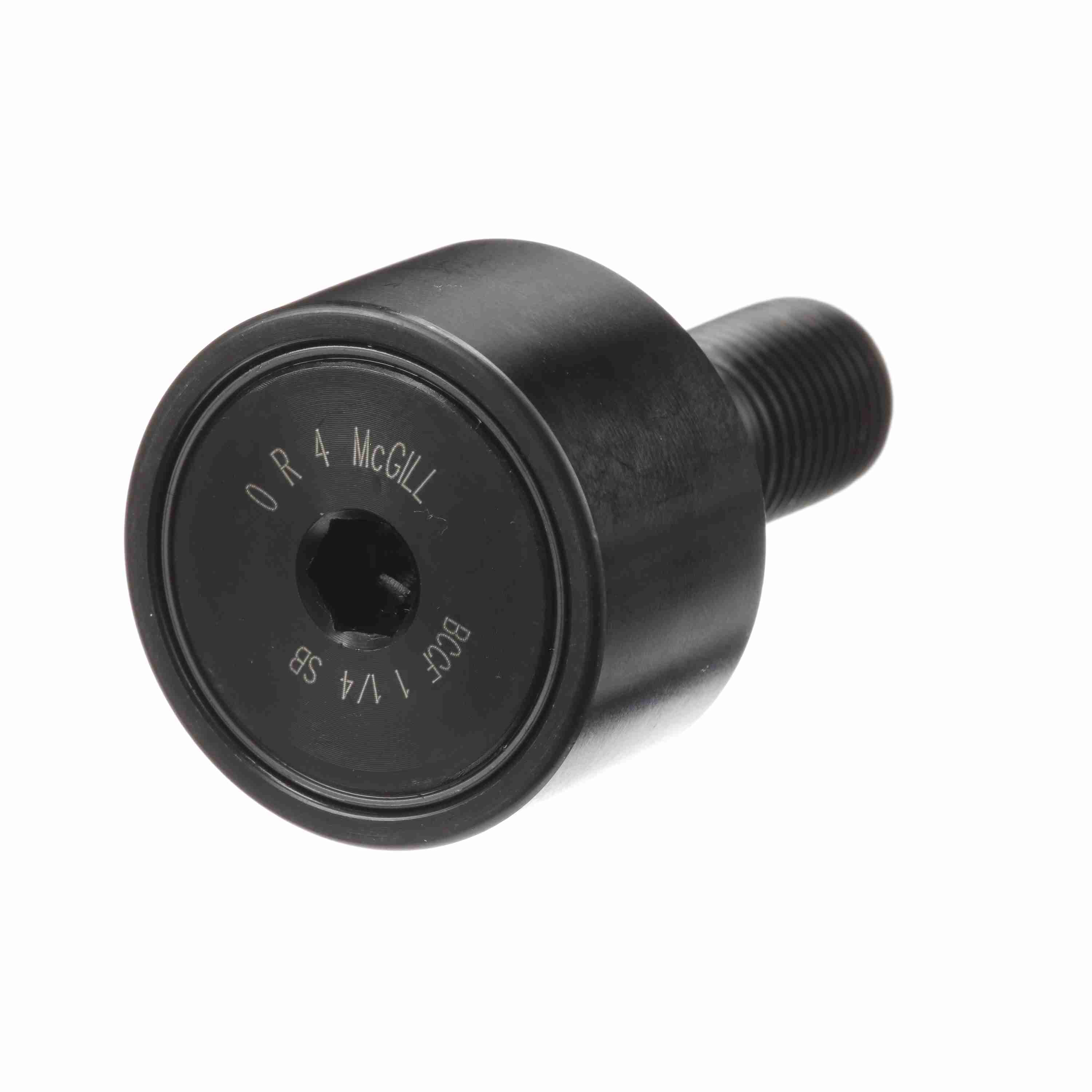

MCGILL BCCF2-1/4SB軸承尺寸、參數(shù)與圖紙

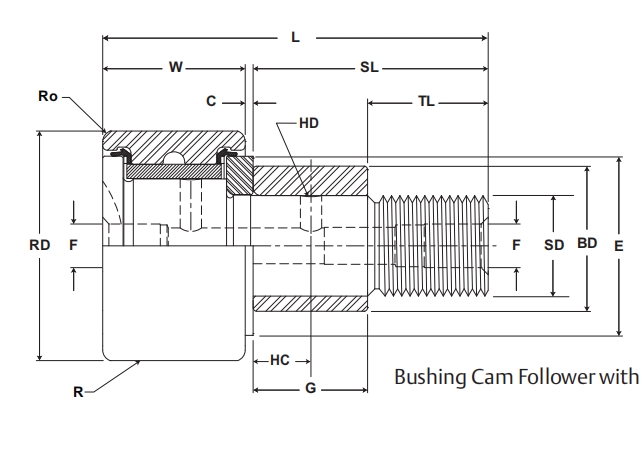

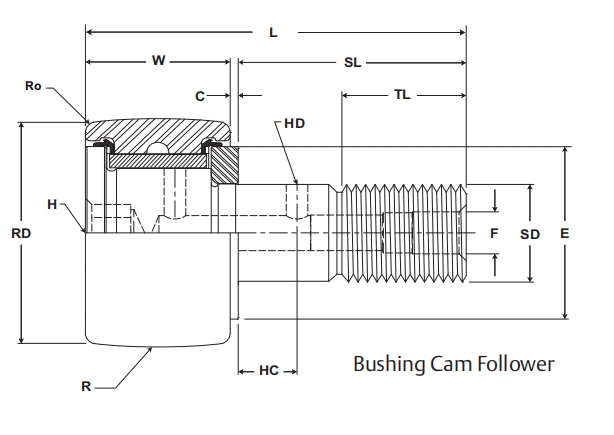

| 基本尺寸 (mm) | |
| 滾輪外徑 RD | 57.15 |
| 滾輪外徑公差 | +0/-0.03 |
| 滾輪寬度 W | 31.75 |
| 滾輪寬度公差 | +0/-0.13 |
| 螺柱外徑 SD | 22.23 |
| 螺柱外徑公差 | +0.03/-0 |
| 螺柱長度 SL | 50.8 |
| 端板加長件 C | 0.8 |
| 最小螺紋長度 TL | 50.8 |
| 軸承總長度 L | 83.3 |
| 球面外圈半徑 R | 610 |
| 安裝尺寸 (mm) | |
| 潤滑孔中心距 HC | 12.7 |
| 潤滑孔徑 HD | 3 |
| 軸向孔徑 F | 4.76 |
| 六角孔 H | 11.1 |
| 最小凸臺直徑 E | 35.7 |
| 圓角半徑 Ro | 0 |
| 外殼孔徑 | 22.233 |
| 外殼孔徑公差 | +0.0005/-0.0008 |
| 重量（kg） | |
| 0.75 | |
| 其他參數(shù) | |

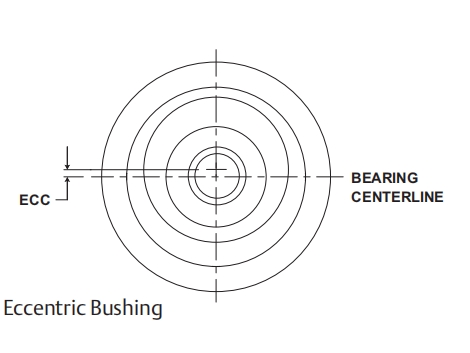

| 偏心尺寸 ECC | 0 |
| 偏心尺寸 G | 0 |
| 偏心尺寸 BD | 0 |
| 螺紋類型 | 7/8-14 |
| 夾緊扭矩 (N·m) | 170 |
