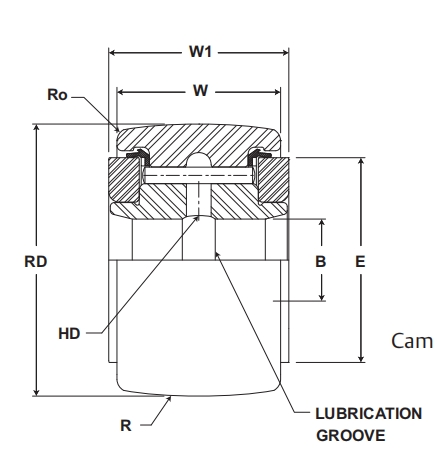

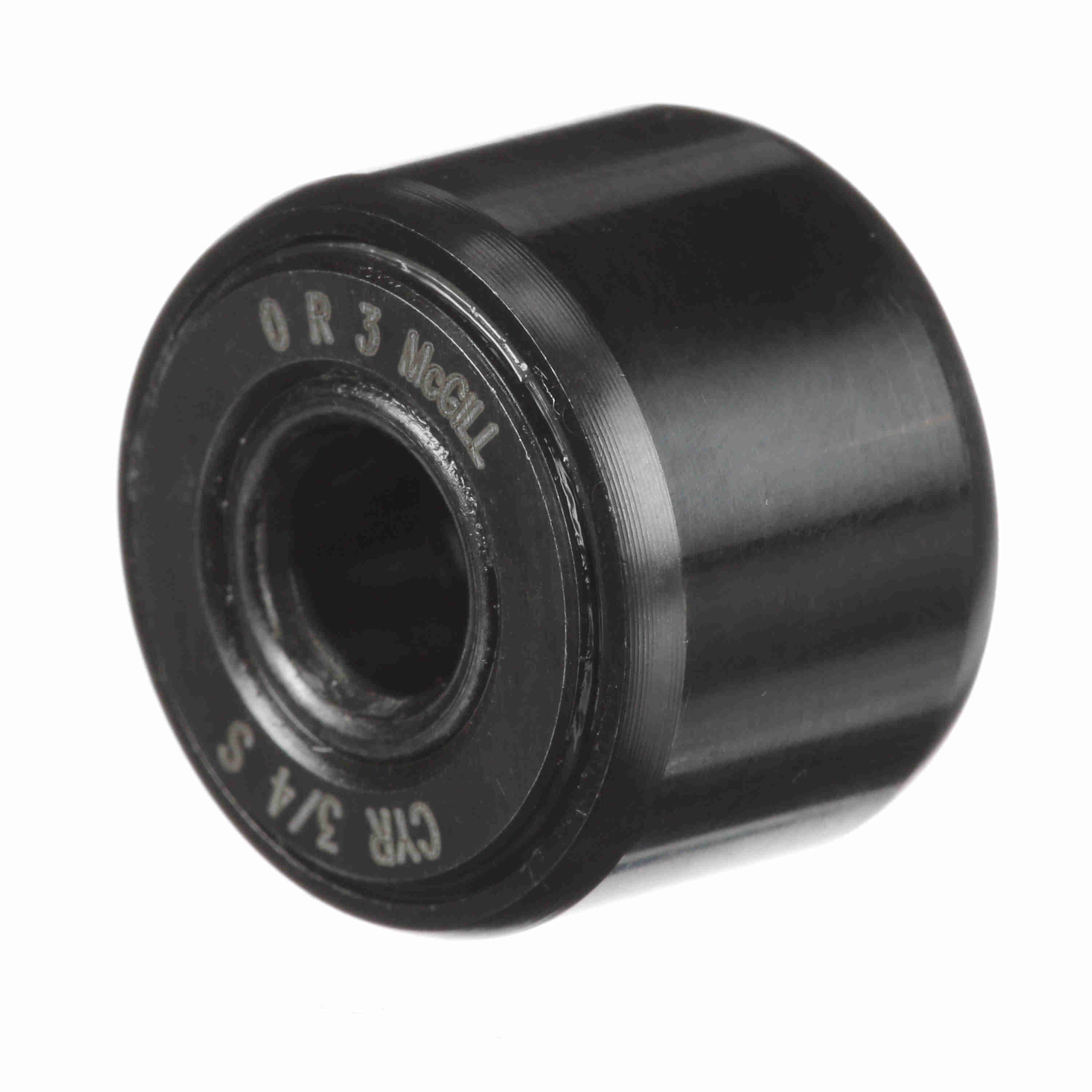

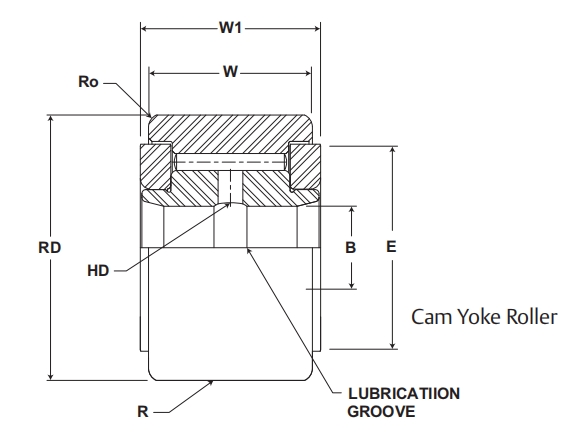

MCGILL CYR7/8軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 滾輪外徑 RD | 22.23 |
| 滾輪外徑公差 | +0/-0.03 |
| 滾輪寬度 W | 12.7 |
| 滾輪寬度公差 | +0/-0.13 |
| 滾輪內徑 B | 6.35 |
| 滾輪內徑公差 | +0.0005/-0.0010 |
| 總寬度 W1 | 14.28 |
| 總寬度公差 | +0.13/-0.25 |
| 球面外圈半徑 R | 圓柱外圈 |
| 安裝尺寸 (mm) | |
| 潤滑孔徑 HD | 2.4 |
| 最小凸臺直徑 E | 15.5 |
| 圓角半徑 Ro | 0.4 |
| 推薦軸直徑 (mm) | |
| 推配合 | 6.337 |
| 推配合公差 | ±.005 |
| 緊配合 | 6.353 |
| 緊配合公差 | ±.005 |
| 壓配合 | 6.357 |
| 壓配合公差 | ±.005 |
| 重量（kg） | |
| 0.04 | |
| 載荷（N） | |
| 滾輪動載荷 | 7384 |
| 滾輪靜載荷 | 18370 |
| 其他參數 | |
| 極限轉速 (脂潤滑) rpm | 5400 |
