MCGILL MCFD40軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 滾輪外徑 RD | 40 |
| 滾輪外徑公差 | +0/-0.050 |
| 滾輪寬度 W | 20 |
| 滾輪寬度公差 | +0/0.12 |
| 滾輪內徑 SD | 18 |
| 滾輪內徑公差 | +0/-0.018 |
| 螺柱長度 SL | 36.5 |
| 端板加長件 C | 0.8 |
| 螺紋長度 TL | 19 |
| 螺栓滾輪總長度 L | 58 |
| 球面外圈半徑 R | 500 |
| 安裝尺寸 (mm) | |
| 孔中心距 HC | 8 |
| 徑向潤滑孔徑 HD | 3 |
| 潤滑孔徑 D | 6 |
| 最小凸臺直徑 E | 23 |
| 圓角半徑 Ro | 1.5 |
| 殼體孔徑 HBD | 18 |
| 殼體孔徑公差 std | +0/-0.018 |
| 重量（kg） | |
| 0.24 | |
| 載荷（N） | |
| 滾輪動載荷 | 18000 |
| 滾輪靜載荷 | 22000 |
| 其他參數 | |
| 螺紋類型 | M18x1.5 |
| 夾緊力矩 N·m | 85 |

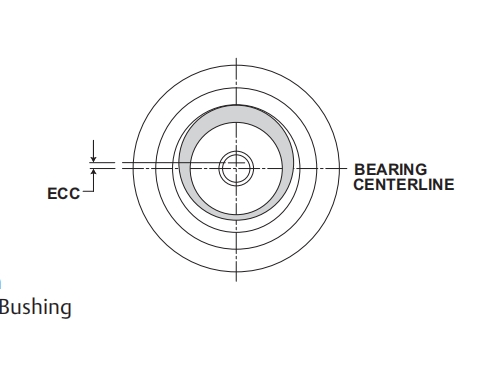

| 偏心尺寸 ECC | N/A |
| 偏心尺寸 G | N/A |
| 偏心尺寸 BD | N/A |
| 極限轉速 (脂潤滑) rpm | 5500 |
