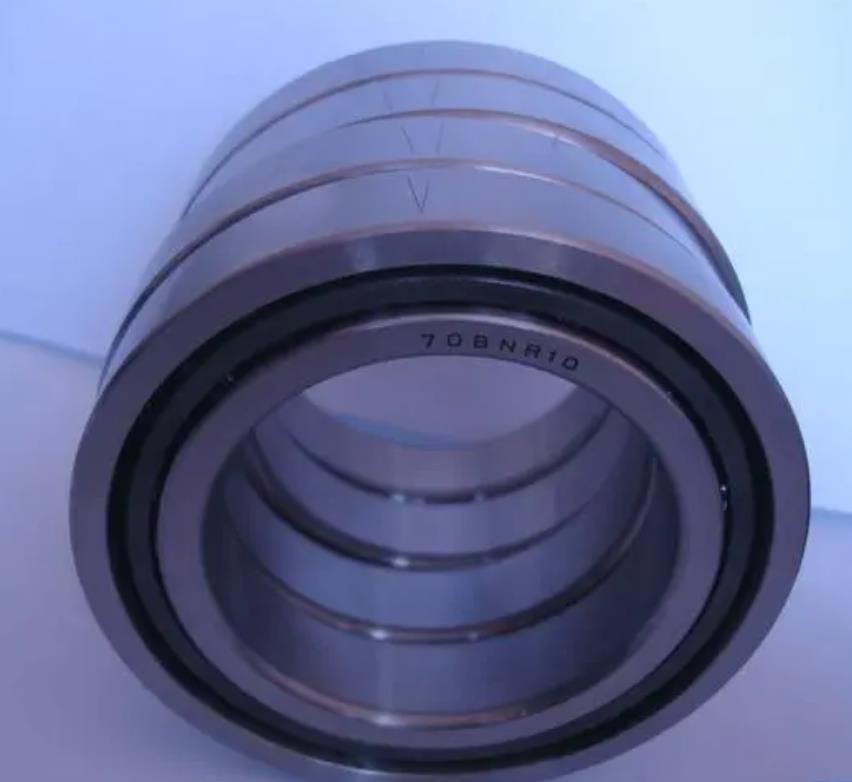

NSK 75BNR10HTYNDBBCA5P4 Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 75 |
| 外徑 | D | 115 |
| 厚度 | B | 20 |
| 作用點位置 | a | 25.3 |
| BN | 4 | |
| SN | 11.6 | |
| r1 min | 0.6 | |
| rmin | 1.1 | |
| da min | 82 | |
| Da max | 108 | |
| Db max | 110 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本額定載荷(kN) | ||
| 基本額定動載荷 | Cr | 22.6 |
| 基本額定靜載荷 | Cor | 20.7 |
| 極限軸向載荷 | 19.7 | |
| 極限轉速(min-1) | ||
| 脂潤滑 - 單列、無預緊 | 19000 | |
| 油潤滑 - 單列、無預緊 | 29500 | |
| 脂潤滑 - 四列、0預緊 | 14250 | |
| 脂潤滑 - 四列、0預緊(連續安全運行) | 10687.5 | |
| 油潤滑 - 四列、0預緊 | 22125 | |
| 油潤滑 - 四列、0預緊(連續安全運行) | 16593.75 | |
| 其他參數 | ||
| 接觸角(度) | 18 | |
| 系數 | fo | 11 |
| 質量(參考值) | 0.638 | |
| 計算結果 | ||
| 預緊力(N) | 0 N | |
| 軸向剛度(N/μm) | 0 N/μm | |
| 徑向剛度(N/μm) | 0 N/μm | |
| 測量軸向游隙(μm) | μm | |
