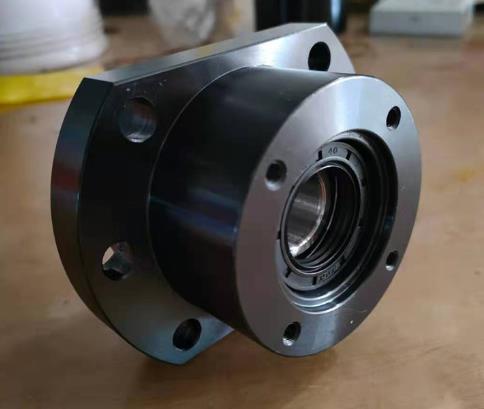

NSK WBK40DFF-31H軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 40 |
| 總外徑 | D1 | 142 |
| 總厚度 | L | 96 |
| D | 95 | |
| D2 | 102 | |
| L1 | 48 | |
| L2 | 18 | |
| A | 106 | |
| W | 121 | |
| X | 11 | |
| Y | 17.5 | |
| Z | 11 | |
| d1 | 69 | |
| L | 4 | |
| V | 80 | |
| P | M6 | |
| Q | 12 | |
| 鎖緊螺母尺寸 | M | M40x1.5 |
| 鎖緊螺母尺寸 | H | 55 |
| 鎖緊螺母尺寸 | D3 | 60 |
| 鎖緊螺母尺寸 | L3 | 22 |
| 支撐單元安裝部位 | d | 40 |
| 支撐單元安裝部位 | L4 | 122 |
| 支撐單元安裝部位 | L5 | 30 |
| 基本額定載荷（kN） | ||
| 基本額定靜載荷 | Coa | 54000 |
| 極限軸向靜載荷 | 104000 | |
| 允許軸向靜載荷 | 72800 | |
| 極限轉速（min-1） | ||
| 脂潤滑 | 4100 | |
| 其他參數 | ||
| 預緊力（N） | 5730 | |
| 軸向剛度（N/μm） | 2150 | |
| 起動力矩（N·m） | 46 | |
| 螺母鎖緊力矩參考值（N·cm） | 15500 | |
| 質量（kg）（參考值） | 4.7 | |
