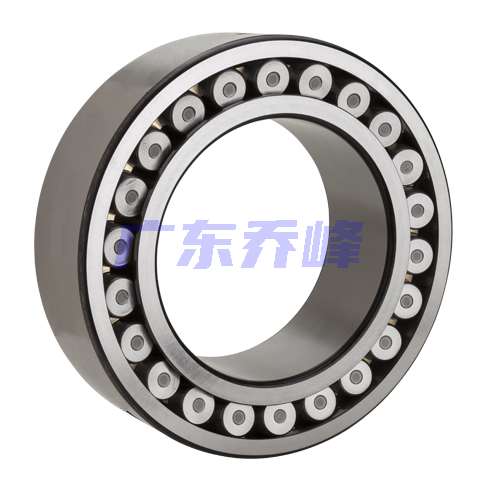

NTN 22206EAC3軸承代號說明
2
2
2
0
6
E
A
C
3
2：調心滾子軸承
2：寬度尺寸系列：2系列
2：外徑尺寸系列：2系列
06：內徑：30 mm
EA：EA型，帶壓制鋼保持架，高載荷
C3：C3游隙
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
2：
外徑尺寸系列：2系列
06：
內徑：30 mm
EA：
EA型，帶壓制鋼保持架，高載荷
C3：
C3游隙
NTN 22206EAC3軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 11000轉/分鐘 |
| 極限轉速-脂潤滑 | 8800轉/分鐘 |
| e | 0.31 |
| Y1 | 2.15 |
| Y2 | 3.20 |
| Y0 | 2.10 |
| 系列 | 222 |
| 徑向游隙 | C3 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 14500 lbf 64500 N 64.50 kN |
| 基本額定動載荷 | 17000 lbf 75700 N 75.70 kN |
| 附件 | 開式 |
| 重量 | 0.595 lb 0.270 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 22206EAC3軸承尺寸規格
| 調心滾子軸承 - 圓柱孔，222系列 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.7874 in 20.000 mm |
| d1 | 1.4567 in 37.000 mm |
| D1 | 2.1654 in 55.000 mm |
| r | 0.0394 in 1.000 mm |
| da min | 1.4173 in 36.000 mm |
| Da max | 2.2047 in 56.000 mm |
| ras max | 0.0394 in 1.000 mm |

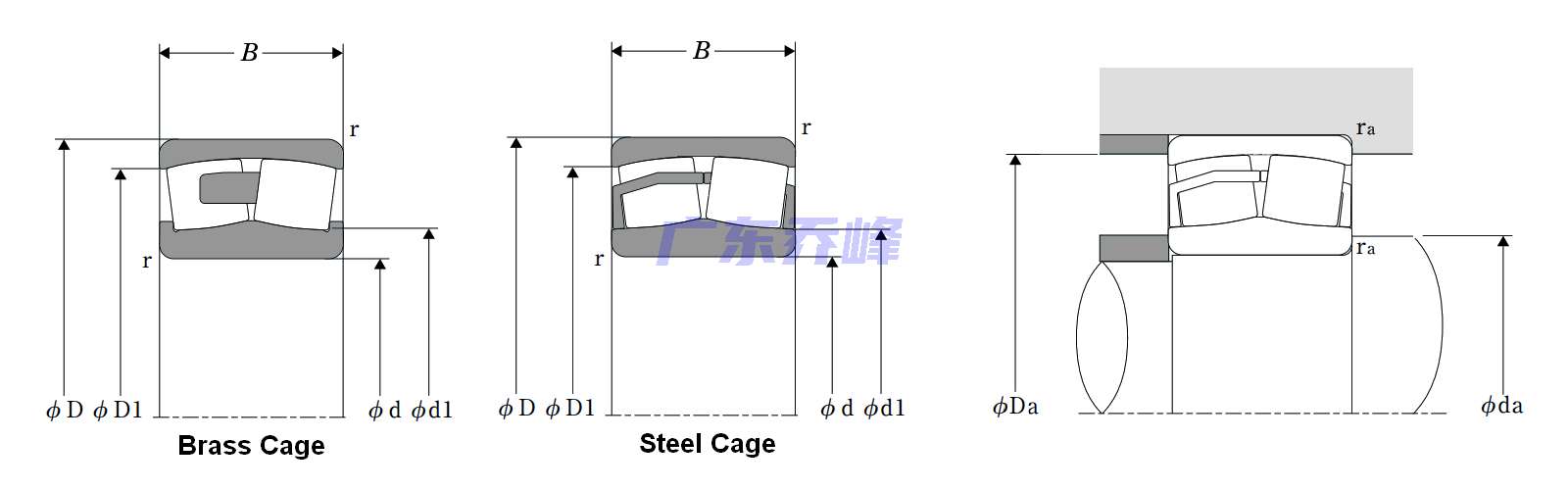

NTN 22206EAC3軸承尺寸圖
