NTN 24030BC4軸承代號說明
2
4
0
3
0
B
C
4
2：調心滾子軸承
4：寬度尺寸系列：4系列
0：外徑尺寸系列：0系列
30：內徑：150 mm
B：一體式機加工黃銅保持架，抗沖擊性好，剛度大（B型：每排一個機加工黃銅保持架）
C4：C4游隙
2：
調心滾子軸承
4：
寬度尺寸系列：4系列
0：
外徑尺寸系列：0系列
30：
內徑：150 mm
B：
一體式機加工黃銅保持架，抗沖擊性好，剛度大（B型：每排一個機加工黃銅保持架）
C4：
C4游隙
NTN 24030BC4軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| 極限轉速-油潤滑 | 1800轉/分鐘 |
| 極限轉速-脂潤滑 | 1400轉/分鐘 |
| e | 0.33 |
| Y1 | 2.06 |
| Y2 | 3.07 |
| Y0 | 2.02 |
| 系列 | 240 |
| 徑向游隙 | C4 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 238000 lbf 1060000 N 1060.00 kN |
| 基本額定動載荷 | 132000 lbf 585000 N 585.00 kN |
| 附件 | 開式 |
| 重量 | 23.589 lb 10.700 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 24030BC4軸承尺寸規格
| 調心滾子軸承 - 圓柱孔，240系列 - 尺寸 | |
| d | 5.9055 in 150.000 mm |
| D | 8.8583 in 225.000 mm |
| B | 2.9528 in 75.000 mm |
| r | 0.0827 in 2.100 mm |
| da min | 6.3780 in 162.000 mm |
| Da max | 8.3858 in 213.000 mm |
| ras max | 0.0787 in 2.000 mm |

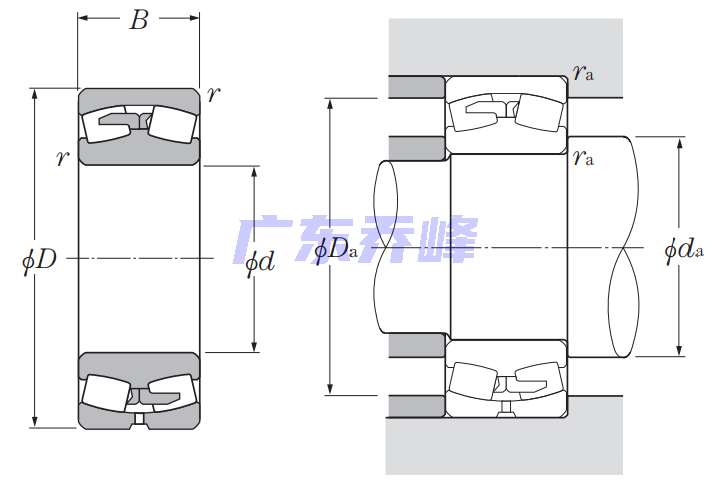

NTN 24030BC4軸承尺寸圖
