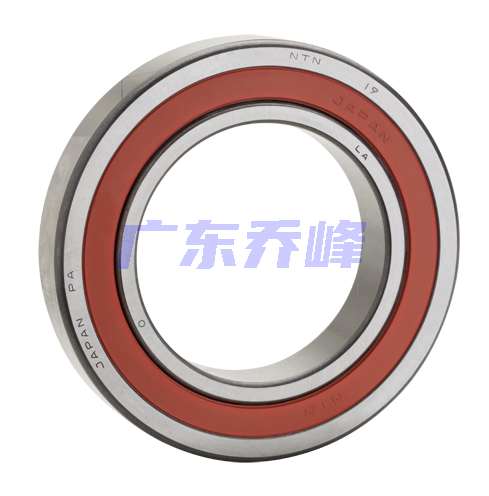

NTN 2LA-BNS916ADLLB軸承代號說明
2
L
A
-
B
N
S
9
1
6
A
D
L
L
B
2LA-：改進表面處理的特殊材料
BNS：密封高速角接觸球軸承BNS Ultage型，默認接觸角 20o
9：尺寸系列：19系列
16：內徑：80 mm
AD：接觸角 25o
LLB：非接觸式丁腈橡膠密封圈
2LA-：
改進表面處理的特殊材料
BNS：
密封高速角接觸球軸承BNS Ultage型，默認接觸角 20o
9：
尺寸系列：19系列
16：
內徑：80 mm
AD：
接觸角 25o
LLB：
非接觸式丁腈橡膠密封圈
NTN 2LA-BNS916ADLLB軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 極限轉速-脂潤滑 | 13200轉/分鐘 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 結構 | 單列 |
| 基本額定靜載荷 | 3250 lbf 14500 N 14.50 kN |
| 基本額定動載荷 | 3050 lbf 13600 N 13.60 kN |
| 附件 | 雙面密封 |
| 重量 | 0.904 lb 0.410 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
| 混合陶瓷極限轉速-脂潤滑 | 16500轉/分鐘 |
| 混合陶瓷基本額定靜載荷 | 2250 lbf 10000 N 10.00 kN |
| 混合陶瓷基本額定動載荷 | 3050 lbf 13600 N 13.60 kN |
NTN 2LA-BNS916ADLLB軸承尺寸規格
| 密封高速角接觸球軸承 - BNS Ultage系列 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 0.6299 in 16.000 mm |
| d1 | 3.5118 in 89.200 mm |
| d2 | 3.4764 in 88.300 mm |
| D1 | 3.9449 in 100.200 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 25 o |
| a | 1.1929 in 30.300 mm |
| da min | 3.3661 in 85.500 mm |
| db min | 3.3268 in 84.500 mm |
| Da max | 4.1142 in 104.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
| 雙列寬度 | 1.2598 in 32.000 mm |
| 三列寬度 | 1.8898 in 48.000 mm |
| 四列寬度 | 2.5197 in 64.000 mm |

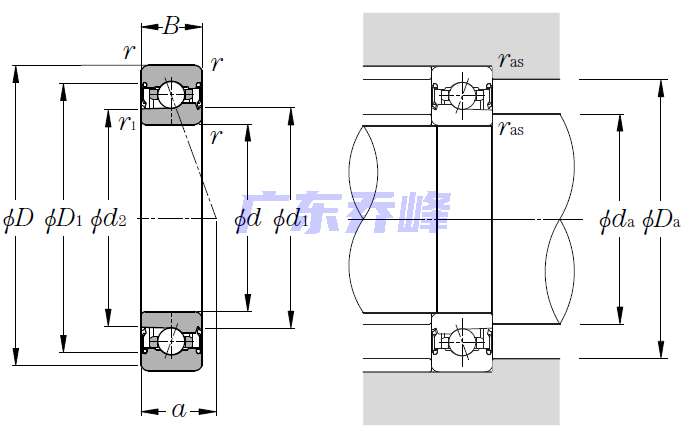

NTN 2LA-BNS916ADLLB軸承尺寸圖
