NTN 5202SZZG15軸承代號說明
5
2
0
2
S
Z
Z
G
1
5
5：雙列角接觸球軸承不帶填充槽
2：尺寸系列：02系列
02：內徑：15 mm
S：內部設計優化
ZZ：雙面帶防塵蓋
G15：玻璃纖維增強聚酰胺保持架
5：
雙列角接觸球軸承不帶填充槽
2：
尺寸系列：02系列
02：
內徑：15 mm
S：
內部設計優化
ZZ：
雙面帶防塵蓋
G15：
玻璃纖維增強聚酰胺保持架
NTN 5202SZZG15軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 直筒型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 13000轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 1600 lbf 7100 N 7.10 kN |
| 基本額定動載荷 | 2650 lbf 11800 N 11.80 kN |
| 附件 | 雙面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5202SZZG15軸承尺寸規格
| 雙列角接觸球軸承 - 雙面防塵蓋 - 尺寸 | |
| d | 0.5906 in 15.000 mm |
| D | 1.3780 in 35.000 mm |
| B | 0.6260 in 15.900 mm |
| r | 0.0236 in 0.600 mm |
| 接觸角 | 30 o |
| a | 0.7087 in 18.000 mm |

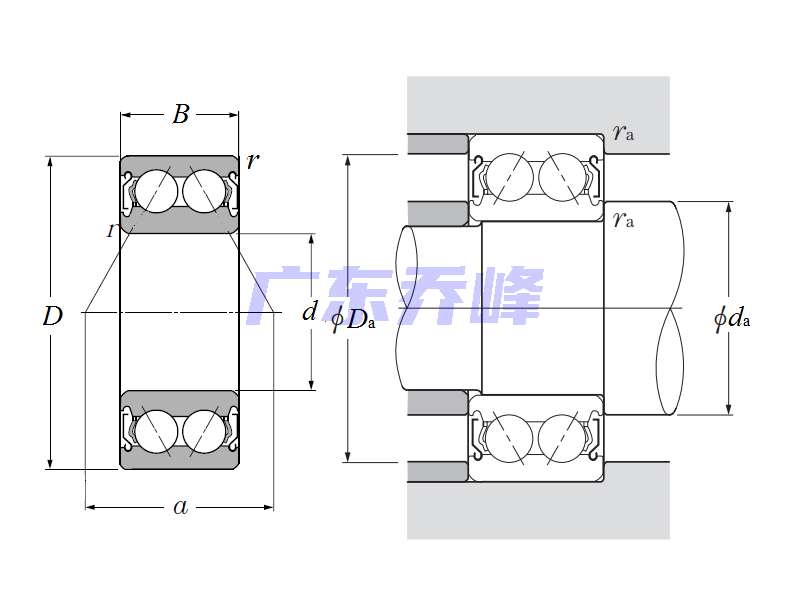

NTN 5202SZZG15軸承尺寸圖
