NTN 5S-HSB011CT1DTP2軸承代號說明
5
S
-
H
S
B
0
1
1
C
T
1
D
T
P
2
5S-：陶瓷球軸承
HSB：超高速角接觸球軸承.HSB型
0：尺寸系列：10系列
11：內徑：55 mm
C：接觸角 15o
T1：機加工酚醛樹脂保持架
DT：串聯配對， / /
P2：P2級精度
5S-：
陶瓷球軸承
HSB：
超高速角接觸球軸承.HSB型
0：
尺寸系列：10系列
11：
內徑：55 mm
C：
接觸角 15o
T1：
機加工酚醛樹脂保持架
DT：
串聯配對， / /
P2：
P2級精度
NTN 5S-HSB011CT1DTP2軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 精度 | ISO Class 2 |
| 結構 | 雙列 |
| 基本額定靜載荷 | 6100 lbf 27100 N 27.10 kN |
| 基本額定動載荷 | 8200 lbf 36500 N 36.50 kN |
| 附件 | 開式 |
| 重量 | 1.614 lb 0.732 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5S-HSB011CT1DTP2軸承尺寸規格
| 超高速雙聯角接觸球軸承，串聯配對 - 尺寸 | |
| d | 2.1654 in 55.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 0.7087 in 18.000 mm |
| 2B | 1.4173 in 36.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| da min | 2.4409 in 62.000 mm |
| Da max | 3.2677 in 83.000 mm |
| ras max | 0.0394 in 1.000 mm |

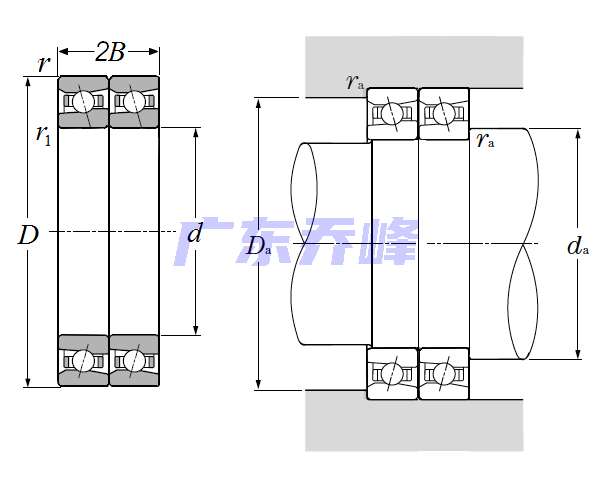

NTN 5S-HSB011CT1DTP2軸承尺寸圖
