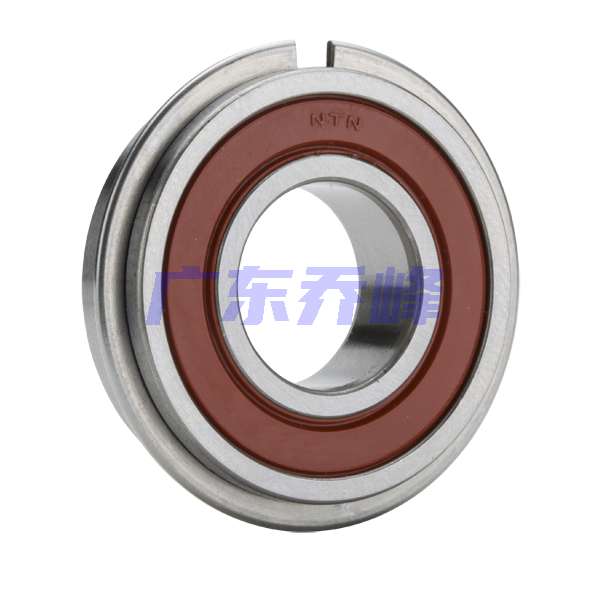

NTN 63/28LUNR軸承代號說明
6
3
/
2
8
L
U
N
R
6：深溝球軸承
3：尺寸系列：03系列
/：分隔符
28：內徑：28 mm
LU：單面接觸式密封
NR：帶止動環和止動槽
6：
深溝球軸承
3：
尺寸系列：03系列
/：
分隔符
28：
內徑：28 mm
LU：
單面接觸式密封
NR：
帶止動環和止動槽
NTN 63/28LUNR軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 7400轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 12.4 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 3150 lbf 14000 N 14.00 kN |
| 基本額定動載荷 | 6650 lbf 29600 N 29.60 kN |
| 附件 | 單面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 63/28LUNR軸承尺寸規格
| 單列深溝球軸承 - 單面密封（接觸式橡膠密封）帶止動環 - 尺寸 | |
| d | 1.1024 in 28.000 mm |
| D | 2.6772 in 68.000 mm |
| B | 0.7087 in 18.000 mm |
| D1 | 2.5520 in 64.820 mm |
| D2 | 2.9370 in 74.600 mm |
| a | 0.1291 in 3.280 mm |
| f | 0.0669 in 1.700 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.3583 in 34.500 mm |
| da max | 1.5157 in 38.500 mm |
| Da max | 2.4213 in 61.500 mm |
| ras max | 0.0394 in 1.000 mm |

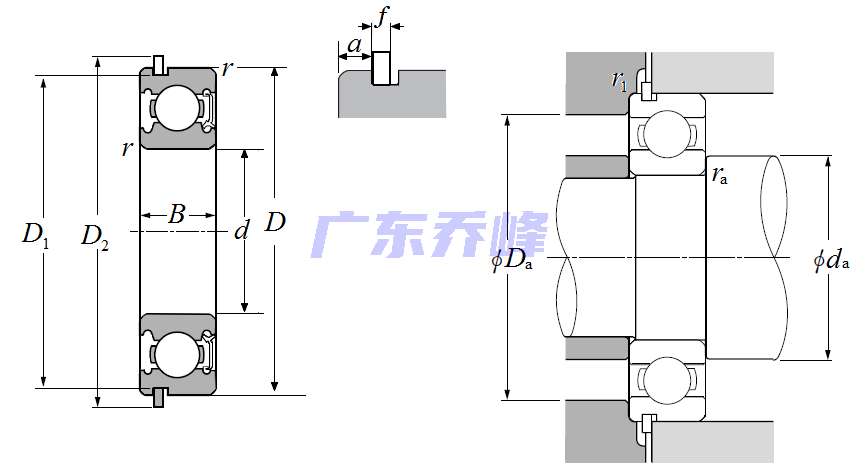

NTN 63/28LUNR軸承尺寸圖
