NTN 6306LLHNRC3軸承代號說明
6
3
0
6
L
L
H
N
R
C
3
6:深溝球軸承
3:尺寸系列:03系列
06:內徑:30 mm
LLH:雙面輕接觸式橡膠密封
NR:帶止動環和止動槽
C3:C3游隙
6:
深溝球軸承
3:
尺寸系列:03系列
06:
內徑:30 mm
LLH:
雙面輕接觸式橡膠密封
NR:
帶止動環和止動槽
C3:
C3游隙
NTN 6306LLHNRC3軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 7900轉/分鐘 |
| 密封型式 | 輕微接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 13.3 |
| 基本額定靜載荷 | 3350 lbf 15000 N 15.00 kN |
| 基本額定動載荷 | 6630 lbf 29500 N 29.50 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6306LLHNRC3軸承尺寸規格
| 單列深溝球軸承 - 雙面密封(輕接觸橡膠密封)帶止動環 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 2.8346 in 72.000 mm |
| B | 0.7480 in 19.000 mm |
| D1 | 2.7091 in 68.810 mm |
| D2 | 3.0945 in 78.600 mm |
| a | 0.1291 in 3.280 mm |
| f | 0.0669 in 1.700 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.4370 in 36.500 mm |
| da max | 1.6929 in 43.000 mm |
| Da max | 2.5787 in 65.500 mm |
| ras max | 0.0394 in 1.000 mm |

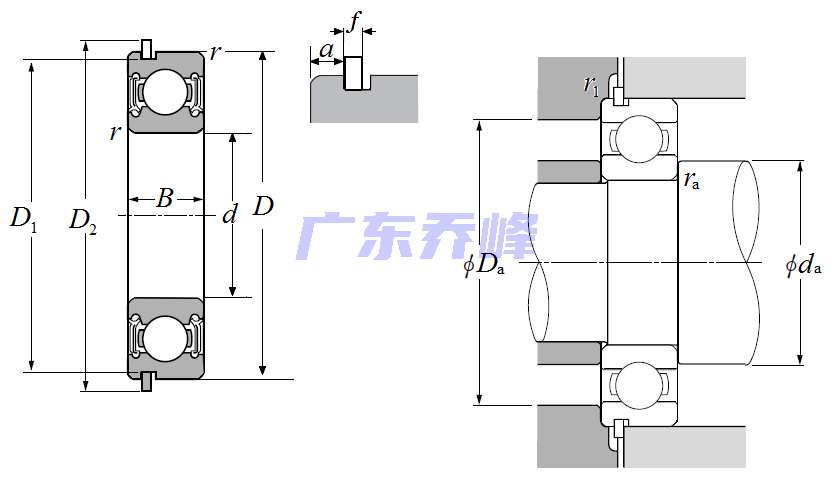

NTN 6306LLHNRC3軸承尺寸圖
