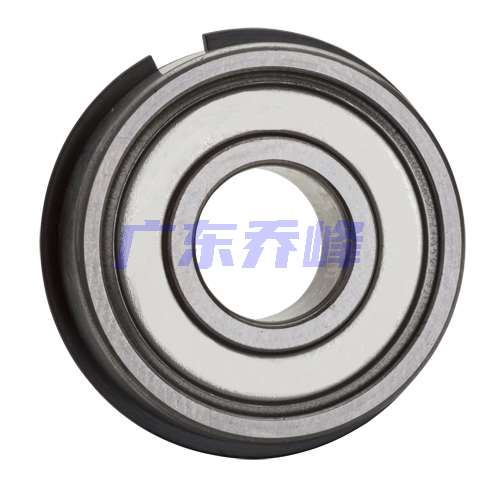

NTN 6820ZNR軸承代號說明
6
8
2
0
Z
N
R
6：深溝球軸承
8：尺寸系列：08系列
20：內徑：100 mm
Z：單面帶防塵蓋
NR：帶止動環和止動槽
6：
深溝球軸承
8：
尺寸系列：08系列
20：
內徑：100 mm
Z：
單面帶防塵蓋
NR：
帶止動環和止動槽
NTN 6820ZNR軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 5600轉/分鐘 |
| 極限轉速-脂潤滑 | 4800轉/分鐘 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 16.0 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 4750 lbf 21200 N 21.20 kN |
| 基本額定動載荷 | 4870 lbf 21700 N 21.70 kN |
| 附件 | 單面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6820ZNR軸承尺寸規格
| 單列深溝球軸承 - 單面防塵蓋帶止動環 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 0.5118 in 13.000 mm |
| D1 | 4.8268 in 122.600 mm |
| D2 | 5.1457 in 130.700 mm |
| a | 0.0827 in 2.100 mm |
| f | 0.0441 in 1.120 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 4.1339 in 105.000 mm |
| da max | 4.1732 in 106.000 mm |
| Da max | 4.7244 in 120.000 mm |
| ras max | 0.0394 in 1.000 mm |

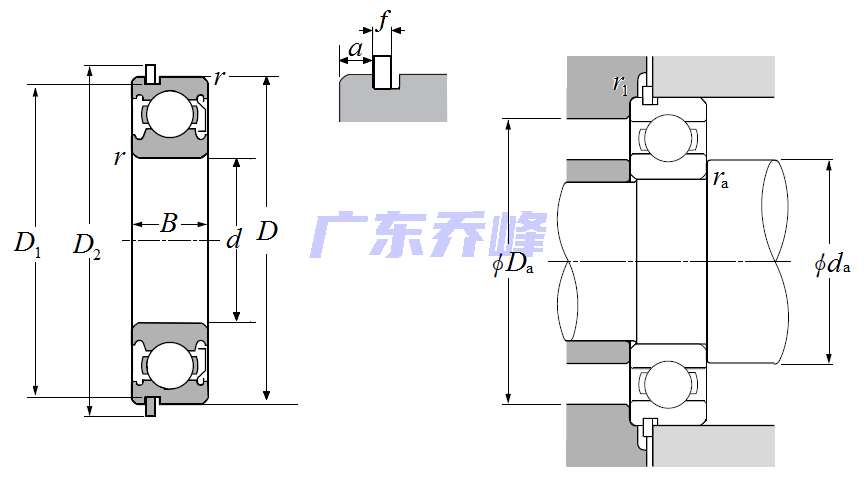

NTN 6820ZNR軸承尺寸圖
