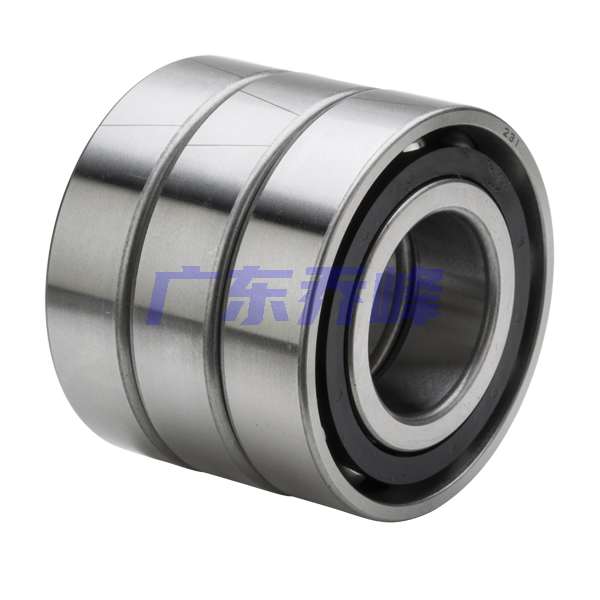

NTN-SNR 7206HG1Q16J74軸承代號說明
7
2
0
6
H
G
1
Q
1
6
J
7
4
7：角接觸球軸承
2：尺寸系列：02系列
06：內徑：30 mm
H：接觸角 25o
G1：高載荷
Q16：三列配對 / / \
J7：輕微預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
7：
角接觸球軸承
2：
尺寸系列：02系列
06：
內徑：30 mm
H：
接觸角 25o
G1：
高載荷
Q16：
三列配對 / / \
J7：
輕微預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR 7206HG1Q16J74軸承技術規格
| 類型 | 角接觸球軸承 |
| 材質 | 高碳鉻鋼 |
| 內孔型式 | 圓柱孔 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 精度 | ISO Class 4 |
| 結構 | 三列 |
| 保持架材質 | 酚醛樹脂 |
| 保持架型式 | 分層型 |
| 滾珠材質 | 鋼 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR 7206HG1Q16J74軸承尺寸規格
| 三列角接觸球軸承，機床用，Q16系列 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.6299 in 16.000 mm |
| 總寬度 | 1.8898 in 48.000 mm |
| r2 | 0.0394 in 1.000 mm |
| r3 | 0.0118 in 0.300 mm |
| d2 | 1.5906 in 40.400 mm |
| D4 | 2.1811 in 55.400 mm |
| D5 | 1.7126 in 43.500 mm |
| E | 0.1240 in 3.150 mm |
| 接觸角 | 25 o |

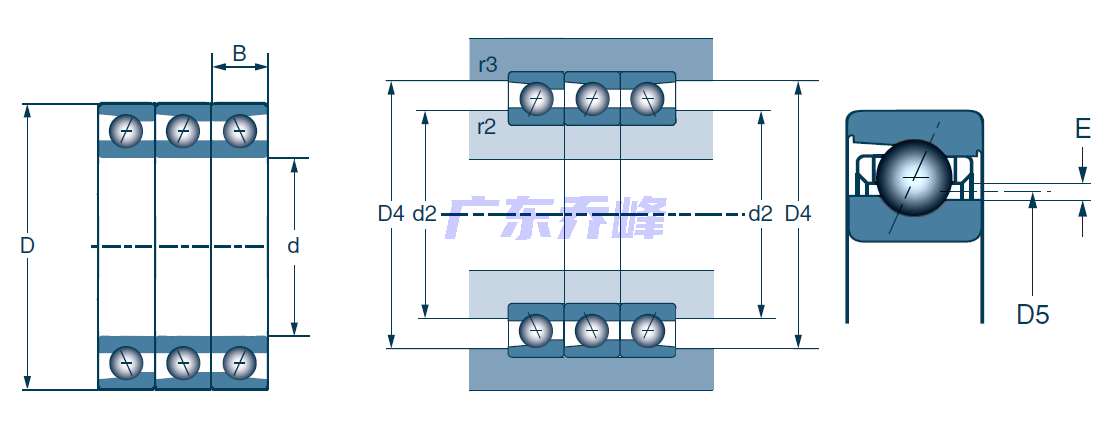

NTN-SNR 7206HG1Q16J74軸承尺寸圖
