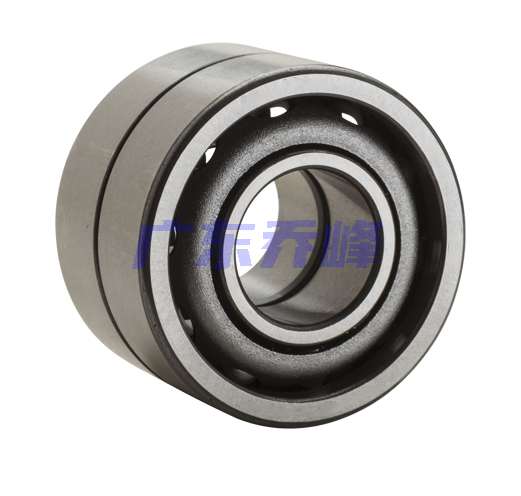

NTN 7330BDB軸承代號說明
7
3
3
0
B
D
B
7:角接觸球軸承,默認接觸角:30o
3:尺寸系列:03系列
30:內徑:150 mm
B:接觸角 40o
DB:背對背配對, / \
7:
角接觸球軸承,默認接觸角:30o
3:
尺寸系列:03系列
30:
內徑:150 mm
B:
接觸角 40o
DB:
背對背配對, / \
NTN 7330BDB軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 高強度,兩片接合式,機加工 |
| 保持架材質 | 黃銅 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 2100轉/分鐘 |
| 極限轉速-脂潤滑 | 1600轉/分鐘 |
| 精度 | ISO Class 0 |
| 結構 | 雙列 |
| 預緊力 | 輕型 |
| 基本額定靜載荷 | 157366 lbf 700000 N 700.00 kN |
| 基本額定動載荷 | 110156 lbf 490000 N 490.00 kN |
| 附件 | 開式 |
| 重量 | 113.758 lb 51.600 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7330BDB軸承尺寸規格
| 雙聯角接觸球軸承 - 背對背配對 - 尺寸 | |
| d | 5.9055 in 150.000 mm |
| D | 12.5984 in 320.000 mm |
| B | 2.5591 in 65.000 mm |
| 2B | 5.1181 in 130.000 mm |
| d1 | 8.2874 in 210.5 mm |
| D2 | 11.3425 in 288.100 mm |
| r | 0.1575 in 4.000 mm |
| r1 | 0.0591 in 1.500 mm |
| 接觸角 | 40 o |
| da min | 6.6142 in 168.000 mm |
| Da max | 11.8898 in 302.000 mm |
| Db max | 12.2638 in 311.500 mm |
| ras max | 0.1181 in 3.000 mm |
| r1as max | 0.0591 in 1.500 mm |

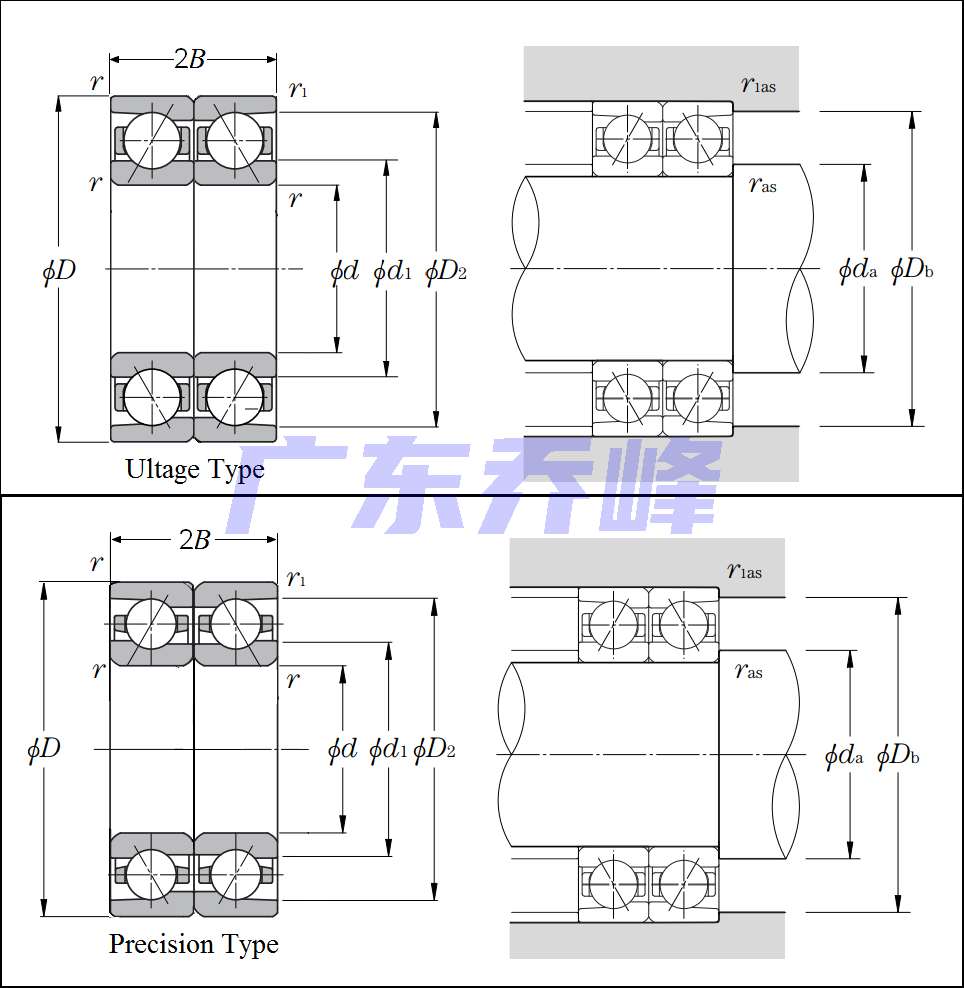

NTN 7330BDB軸承尺寸圖
