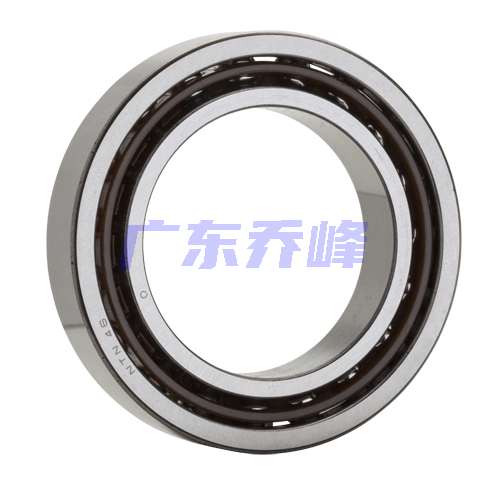

NTN 7903CG/GNP4軸承代號說明
7
9
0
3
C
G
/
G
N
P
4
7：角接觸球軸承，默認接觸角：30o
9：尺寸系列：19系列
03：內徑：17 mm
C：接觸角 15o
G：萬能配對
/GN：正常預緊
P4：P4級精度
7：
角接觸球軸承，默認接觸角：30o
9：
尺寸系列：19系列
03：
內徑：17 mm
C：
接觸角 15o
G：
萬能配對
/GN：
正常預緊
P4：
P4級精度
NTN 7903CG/GNP4軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 高強度，兩片接合式，機加工 |
| 保持架材質 | 黃銅 |
| 滾珠材質 | 鋼 |
| 精度 | ISO Class 4 |
| 結構 | 單列 |
| 預緊力 | 一般水平 |
| 系數 | 14.8 |
| 附件 | 開式 |
| 重量 | 0.037 lb 0.017 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7903CG/GNP4軸承尺寸規格
| 單列角接觸球軸承 - 開式 - 尺寸 | |
| d | 0.6693 in 17.000 mm |
| D | 1.1811 in 30.000 mm |
| B | 0.2756 in 7.000 mm |
| r | 0.0118 in 0.300 mm |
| r1 | 0.0059 in 0.150 mm |
| 接觸角 | 15 o |
| da min | 0.7677 in 19.500 mm |
| Da max | 1.0827 in 27.500 mm |
| Db max | 1.1339 in 28.800 mm |
| ras max | 0.0118 in 0.300 mm |
| r1as max | 0.0059 in 0.150 mm |
| 雙列寬度 | 0.5512 in 14.000 mm |
| 三列寬度 | 0.8268 in 21.000 mm |
| 四列寬度 | 1.1024 in 28.000 mm |

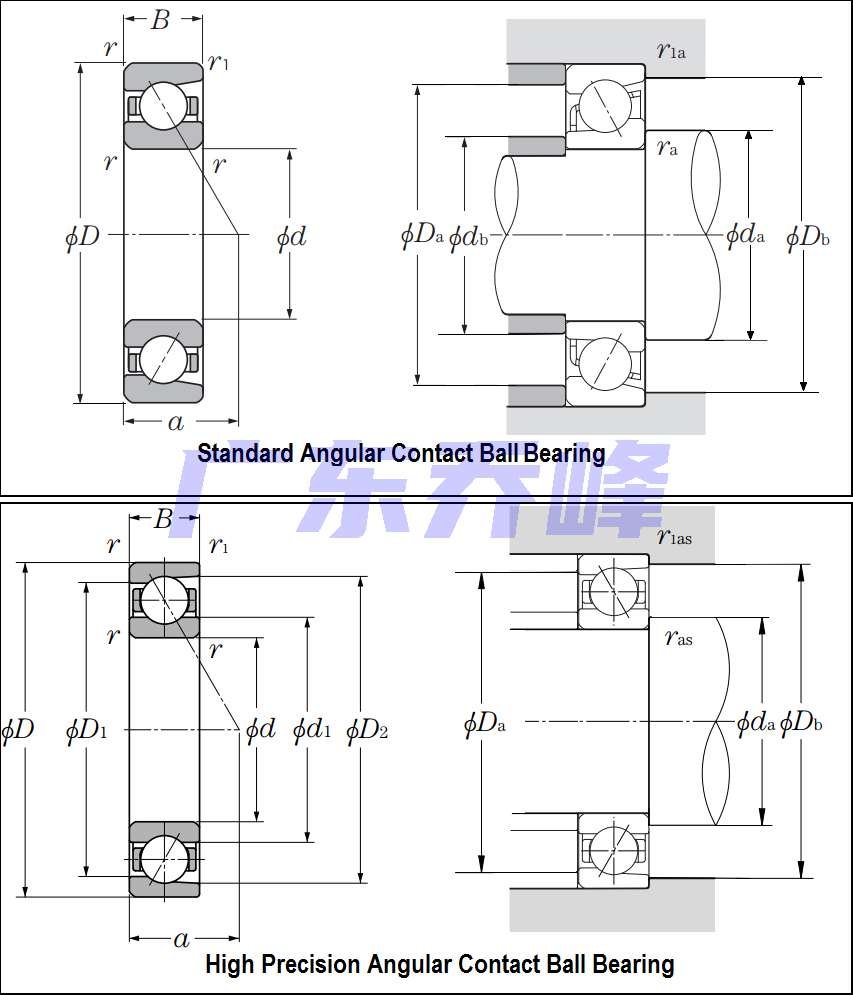

NTN 7903CG/GNP4軸承尺寸圖
