NTN ANL100軸承技術規格
| 類型 | 鎖緊螺母 |
| 鎖緊類型 | 鎖緊螺母 |
| 材質 | 鋼 |
| 配套鎖緊墊圈型號 | AWL100 |
| 等級 | 公制 |
| 緊定襯套孔號 | 00 |
| 鎖定板型號 | AL00 |
| 重量 | 74.075 lb 33.600 kg |
NTN ANL100軸承尺寸規格
| 帶螺栓孔的鎖緊螺母 - 尺寸 | |
| 內孔尺寸 | 19.6850 in 500.000 mm |
| d2 | 22.8346 in 580.000 mm |
| d1 | 21.6535 in 550.000 mm |
| B | 3.1496 in 80.000 mm |
| G | Tr500x5 |
| s | M12x1.75 |
| b | 1.4173 in 36.000 mm |
| h | 0.5906 in 15.000 mm |
| 插槽數 | 8 |
| g | 21.6535 in 550.000 mm |
| d6 | 19.7835 in 502.500 mm |
| dp | 20.5512 in 522.000 mm |
| l | 0.8268 in 21.000 mm |
| r1 max | 0.0394 in 1.000 mm |
| 螺距 | 0.1969 in 5.000 mm |

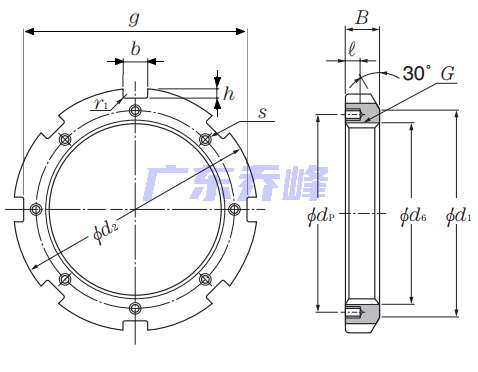

NTN ANL100軸承尺寸圖
NTN ANL100軸承同尺寸型號
| ANL100 | 詳細尺寸，d：550.000mm，dD：580.000mm，b：80.000mm |
| 共計找到1條記錄 | |
NTN ANL100軸承相關配件/適用型號
| ALL96 | 詳細尺寸，d：14.000mm，b：5.000mm，：15.000mm，j：38.000mm，2b：36.000mm |
