NTN C-SPAW2222-315N1軸承技術規格
| 類型 | 軸承座 |
| 軸承類型 | 調心滾子軸承 |
| 密封圈材質 | 丁腈橡膠 |
| 鎖緊裝置 | 緊定襯套 |
| 軸承型號 | MX-W22222EALLKD1C3 |
| 軸承座型號 | SPA222N1 |
| 緊定襯套型號 | HA2322XM1 |
| 殼體材質 | 球墨鑄鐵 |
| 殼體鑄造型式 | 一體成型 |
| 安裝類型 | 四螺栓 |
| 性能 | 重型 |
| 端蓋類型 | 雙面開式 |
| 基本額定動載荷 | 135000 lbf 602000 N 602.00 kN |
| 基本額定靜載荷 | 145000 lbf 643000 N 643.00 kN |
| 極限轉速 | 1400轉/分鐘 |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
| 潤滑方式 | 可再潤滑 |
NTN C-SPAW2222-315N1軸承尺寸規格

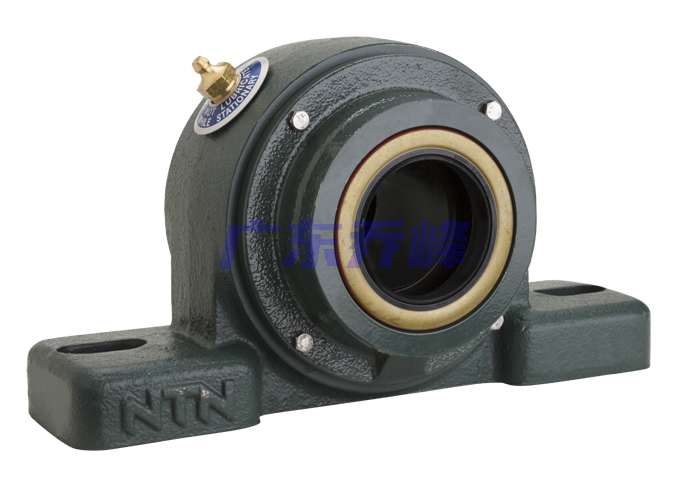

| 密封球面法蘭式軸承座單元，鑄造防塵蓋，開式端蓋，SPAW/SPW型 - 尺寸 | |
| d | 3.9375 in 100.013 mm |
| h | 4.9375 in 125.4 mm |
| a | 16.4960 in 419.0 mm |
| b | 3.9370 in 100.0 mm |
| b1 | 4.7640 in 121.0 mm |
| c | 1.7720 in 45.0 mm |
| l | 7.7950 in 197.993 mm |
| m | 13.5625 in 344.5 mm |
| n | 2.7500 in 69.9 mm |
| w | 10.3150 in 262.0 mm |
| u | 0.8660 in 22.0 mm |
| v | 1.6875 in 42.9 mm |
| 注意 | 銷售圖紙反映的是不帶緊定襯套的尺寸，實際上是帶的，因此需要注意。如不能很好把握，可直接致電020-81178086咨詢我們。 |

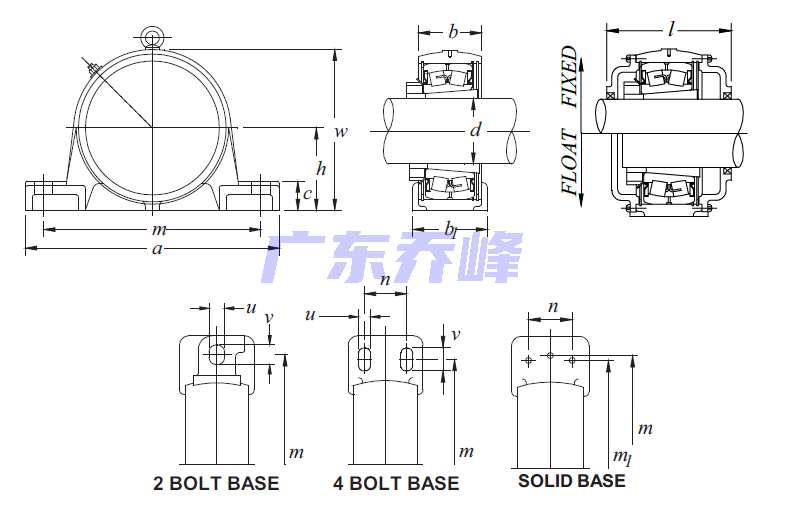

NTN C-SPAW2222-315N1軸承尺寸圖
NTN C-SPAW2222-315N1軸承安裝指南
| 軸向位移 - Min. | 0.030 in |
| 軸向位移 - Max. | 0.043 in |
| 推薦的鎖緊螺母旋轉角度 | 180 o |
| 液壓 - Min. | 2650 lb/in2 |
| 液壓 - Max. | 3700 lb/in2 |
NTN C-SPAW2222-315N1軸承容許荷載
| 容許荷載 | |
| 容許荷載 - P60 | 47500 lb |
| 容許荷載 - P90 | 28500 lb |
| 容許荷載 - P120 | 21000 lb |
| 容許荷載 - P150 | 18500 lb |
| 容許荷載 - P180 | 23500 lb |
NTN C-SPAW2222-315N1軸承同尺寸型號
| C-SPAW2222-315N1 | 詳細尺寸，d：100.013mm，h：125.40000mm，f：419.000mm，2b：121.000mm，r：197.993mm |
| SPAW2222-315N1 | 詳細尺寸，d：100.013mm，h：125.40000mm，f：419.000mm，b：100.000mm，2b：121.000mm |
| CM-SPAW2222-315N1 | 詳細尺寸，d：100.013mm，h：125.40000mm，f：419.000mm，2b：121.000mm，r：184.988mm |
| 共計找到3條記錄 | |
NTN C-SPAW2222-315N1軸承相關配件/適用型號
| MX-W22222EALLKD1C3 | 詳細尺寸，d：110.000mm，dD：200.000mm，b：71.000mm，r：1.500mm |
