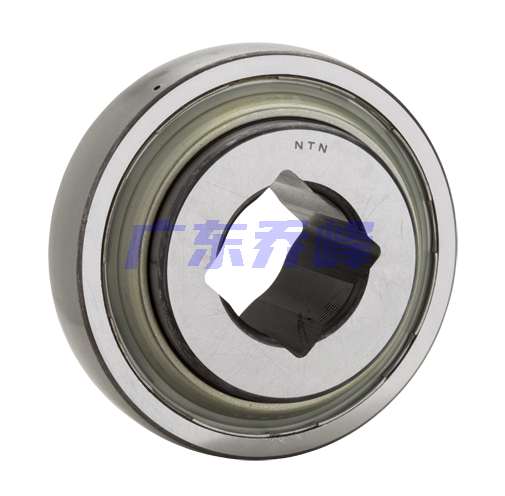

NTN DS216TTR2軸承代號說明
D
S
2
1
6
T
T
R
2
D：盤式軸承
S：球面外圈
216：軸徑：3 in
TT：三層唇封
R2：可再潤滑，2：特殊特征代號
D：
盤式軸承
S：
球面外圈
216：
軸徑：3 in
TT：
三層唇封
R2：
可再潤滑，2：特殊特征代號
NTN DS216TTR2軸承技術規格
| 類型 | 重型盤式軸承 |
| 內孔型式 | 方孔 |
| 外圈類型 | 球面 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 徑向游隙 | CN |
| 潤滑方式 | 重新潤滑 |
| 基本額定靜載荷 | 11900 lbf 53000 N 53.00 kN |
| 基本額定動載荷 | 16300 lbf 72500 N 72.50 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN DS216TTR2軸承尺寸規格
| 重型盤式軸承 - 方孔，球面外圈，1系列 - 尺寸 | |
| H | 2.3120 in 58.725 mm |
| D | 5.5118 in 140.000 mm |
| C | 1.1811 in 30.000 mm |
| B | 2.5000 in 63.500 mm |
| d | 2.4646 in 62.600 mm |
| F | 0.1815 in 4.610 mm |
| s | 0.0787 in 2.000 mm |
| D -公差 | 0/-0.0007 in 0/-0.018 mm |
| H -公差 | 0.0200/-0.0200 in 0.508/-0.508 mm |
| C -公差 | 0/-0.0050 in 0/-0.127 mm |
| B -公差 | 0/-0.0050 in 0/-0.127 mm |
| 軸徑 | 2.250 in 57.150 mm |

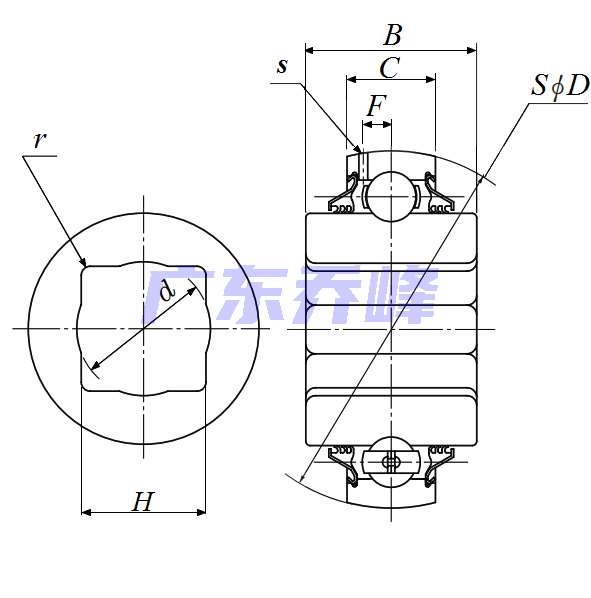

NTN DS216TTR2軸承尺寸圖
