NTN FD209RJ軸承代號說明
F
D
2
0
9
R
J
FD：flanged disc 法蘭盤裝置
209：型號：209
R：可再潤滑
J：壓制鋼保持架
FD：
flanged disc 法蘭盤裝置
209：
型號：209
R：
可再潤滑
J：
壓制鋼保持架
NTN FD209RJ軸承技術規格
| 類型 | 四螺栓方形法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 密封型式 | 三重密封 |
| 密封圈材質 | 丁腈橡膠 |
| 表面涂層 | 銀 |
| 殼體鑄造型式 | 兩片接合式 |
| 端蓋類型 | 開式 |
| 性能 | 重型 |
| 基本額定動載荷 | 7385 lbf 32850 N 32.85 kN |
| 基本額定靜載荷 | 4586 lbf 20400 N 20.40 kN |
| 重量 | 3.478 lb 1.578 kg |
| 潤滑方式 | 可再潤滑 |
NTN FD209RJ軸承尺寸規格
| 銀制軸承 - 尺寸 | |
| d | 1.7500 in 44.450 mm |
| E | 5.0000 in 127.0 mm |
| A | 1.6870 in 42.850 mm |
| J | 0.2700 in 6.9 mm |
| H | 1.6340 in 41.5 mm |
| C | 5.0000 in 127.0 mm |
| B | 3.8650 in 98.2 mm |
| G | 2.3400 in 59.4 mm |
| F | 2.2640 in 57.510 mm |
| D | 0.5310 in 13.5 mm |

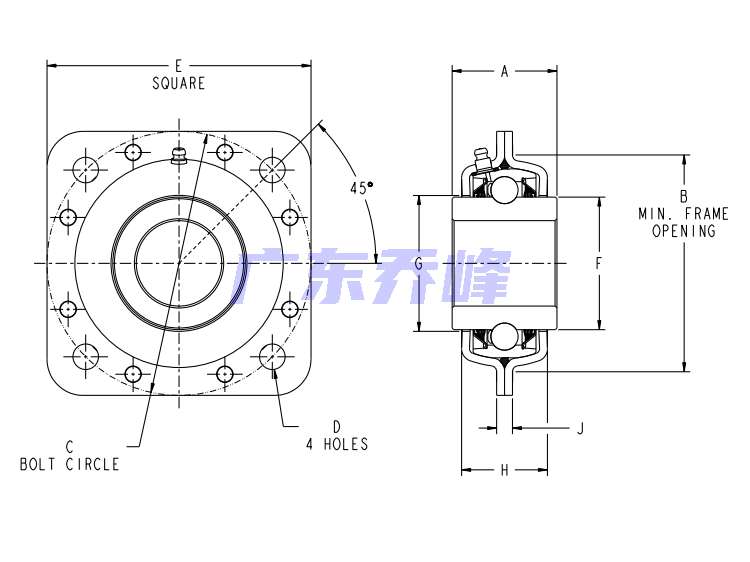

NTN FD209RJ軸承尺寸圖
