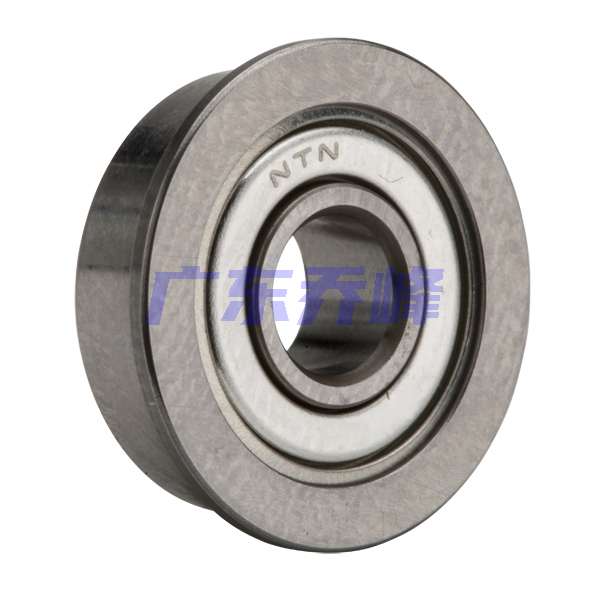

NTN FL623Z軸承代號說明
F
L
6
2
3
Z
FL：法蘭外圈
6：深溝球軸承
2：尺寸系列：02系列
3：內徑：3 mm
Z：?jiǎn)蚊娣缐m蓋
FL：
法蘭外圈
6：
深溝球軸承
2：
尺寸系列：02系列
3：
內徑：3 mm
Z：
單面防塵蓋
NTN FL623Z軸承技術規格
| 類型 | 微型/超小型滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 法蘭外圈 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 58000轉/分鐘 |
| 極限轉速-脂潤滑 | 50000轉/分鐘 |
| 結構 | 單列 |
| 系數 | 12.7 |
| 基本額定靜載荷 | 50 lbf 224 N |
| 基本額定動載荷 | 144 lbf 640 N |
| 附件 | 單面防塵蓋 |
| 重量 | 3.968 lb 1.800 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN FL623Z軸承尺寸規格
| 單列深溝球軸承帶法蘭外圈 - 單面防塵蓋 - 尺寸 | |
| d | 0.1181 in 3.000 mm |
| D | 0.3937 in 10.000 mm |
| B | 0.1575 in 4.000 mm |
| D3 | 0.4528 in 11.500 mm |
| C1 | 0.0394 in 1.000 mm |
| r | 0.0059 in 0.150 mm |
| da min | 0.1654 in 4.200 mm |
| da max | 0.2047 in 5.200 mm |
| Da max | 0.3465 in 8.800 mm |
| ras max | 0.0059 in 0.150 mm |

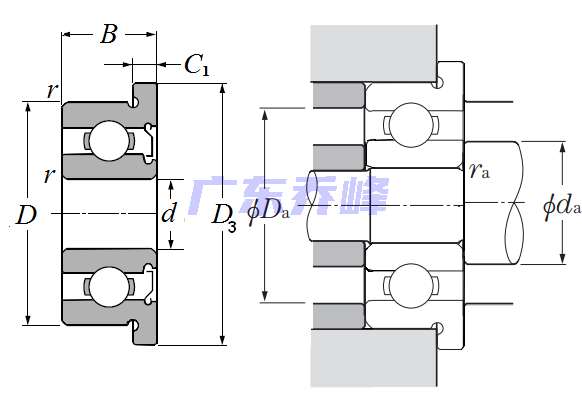

NTN FL623Z軸承尺寸圖
