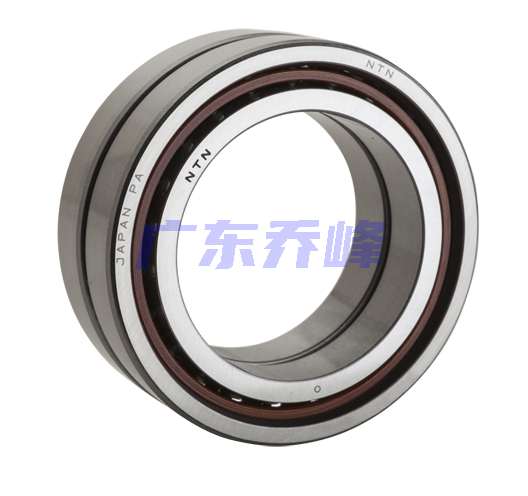

NTN HTA052DB軸承代號說明
H
T
A
0
5
2
D
B
HTA:軸向載荷用雙聯角接觸球軸承.HTA型,默認接觸角 40o
0:尺寸系列:10系列
52:內徑:260 mm
DB:背對背配對, / \
HTA:
軸向載荷用雙聯角接觸球軸承.HTA型,默認接觸角 40o
0:
尺寸系列:10系列
52:
內徑:260 mm
DB:
背對背配對, / \
NTN HTA052DB軸承技術規格
| 類型 | 機床主軸軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 2900轉/分鐘 |
| 極限轉速-脂潤滑 | 2300轉/分鐘 |
| 結構 | 雙列 |
| 基本額定靜載荷 | 261000 lbf 1160000 N 1160.00 kN |
| 基本額定動載荷 | 82000 lbf 365000 N 365.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HTA052DB軸承尺寸規格
| 軸向載荷雙聯角接觸球軸承 - HTA型 - 尺寸 | |
| d | 10.2362 in 260.000 mm |
| D | 15.7480 in 400.000 mm |
| B | 2.4213 in 61.500 mm |
| 2B | 4.8425 in 123.000 mm |
| d1 | 12.3858 in 314.600 mm |
| D2 | 14.185 in 360.300 mm |
| r | 0.1575 in 4.000 mm |
| r1 | 0.0591 in 1.500 mm |
| 接觸角 | 40 o |
| 2a | 13.3819 in 339.900 mm |
| da min | 11.1417 in 283.000 mm |
| Db max | 15.2756 in 388.000 mm |
| ras max | 0.1181 in 3.000 mm |
| r1as max | 0.0591 in 1.500 mm |

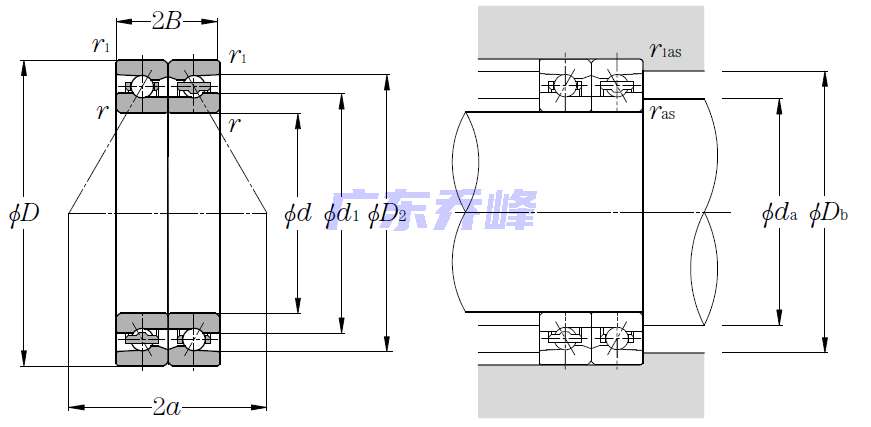

NTN HTA052DB軸承尺寸圖
