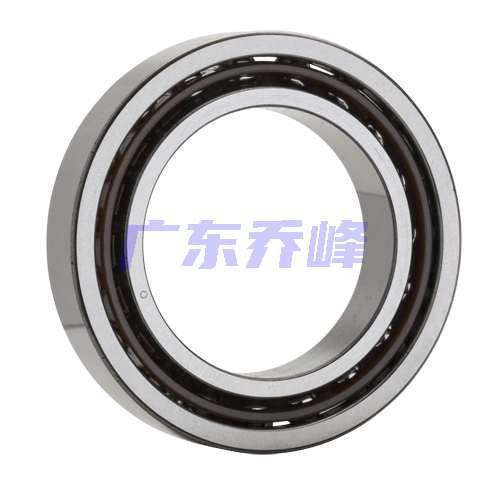

NTN-SNR ML7017CVUJ74S軸承代號說明
M
L
7
0
1
7
C
V
U
J
7
4
S
ML：高轉速高精度角接觸軸承
7：角接觸球軸承
0：尺寸系列：10系列
17：內徑：85 mm
C：接觸角 17o
V：高精度
U：通用單列軸承
J7：輕微預緊
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
7：
角接觸球軸承
0：
尺寸系列：10系列
17：
內徑：85 mm
C：
接觸角 17o
V：
高精度
U：
通用單列軸承
J7：
輕微預緊
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR ML7017CVUJ74S軸承技術規格
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 20500轉/分鐘 |
| 極限轉速-脂潤滑 | 13500轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 單列 |
| 預緊力 | 輕型 |
| 基本額定靜載荷 | 732 lbf 3250 N 3.25 kN |
| 基本額定動載荷 | 10350 lbf 46000 N 46.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR ML7017CVUJ74S軸承尺寸規格
| 高速單列角接觸球軸承，高精度 - 尺寸 | |
| d | 3.3465 in 85.000 mm |
| D | 5.1181 in 130.000 mm |
| B | 0.8661 in 22.000 mm |
| r2 max | 0.0433 in 1.100 mm |
| r3 max | 0.0236 in 0.600 mm |
| 接觸角 | 17 o |
| a（負荷中心） | 1.0236 in 26.000 mm |
| d2 | 3.8780 in 98.500 mm |
| d3 | 3.9173 in 99.500 mm |
| D1 | 4.5866 in 116.500 mm |
| D4 | 4.7835 in 121.500 mm |
| D5 | 0.0980 in 4.0709 mm |
| E | 2.490 in 103.400 mm |
| 雙列寬度 | 1.7323 in 44.000 mm |
| 三列寬度 | 2.5984 in 66.000 mm |
| 四列寬度 | 3.4646 in 88.000 mm |

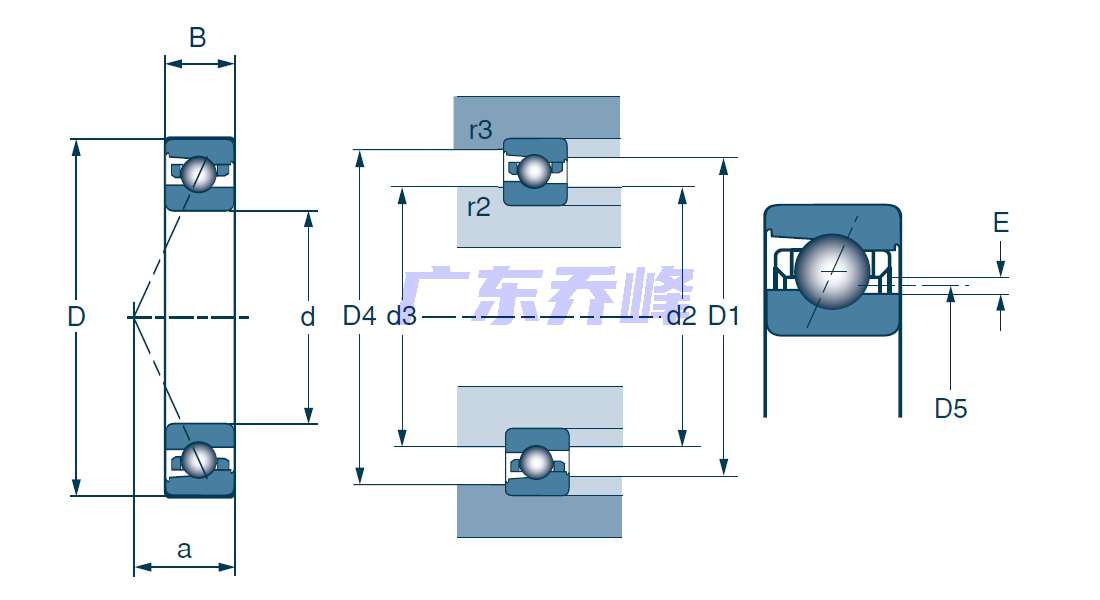

NTN-SNR ML7017CVUJ74S軸承尺寸圖
