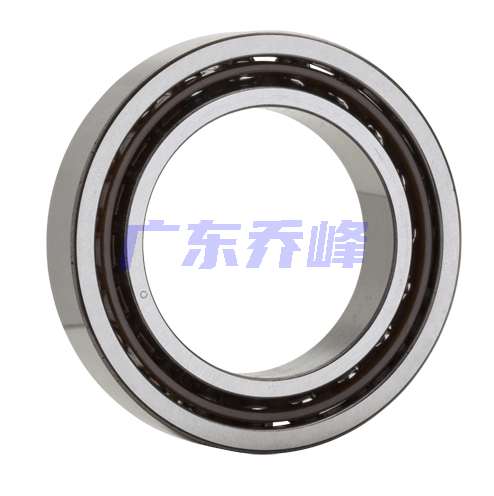

NTN-SNR MLCH71906HV軸承代號說明
M
L
C
H
7
1
9
0
6
H
V
ML：高轉速高精度角接觸軸承
CH：陶瓷球
7：角接觸球軸承
19：尺寸系列：19系列
06：內徑：30 mm
H：接觸角 25o
V：高精度
ML：
高轉速高精度角接觸軸承
CH：
陶瓷球
7：
角接觸球軸承
19：
尺寸系列：19系列
06：
內徑：30 mm
H：
接觸角 25o
V：
高精度
NTN-SNR MLCH71906HV軸承技術規格
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 極限轉速-油潤滑 | 65000轉/分鐘 |
| 極限轉速-脂潤滑 | 48750轉/分鐘 |
| 結構 | 單列 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLCH71906HV軸承尺寸規格
| 高速，單列混合陶瓷角接觸球軸承，高精度 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.3543 in 9.000 mm |
| r2 max | 0.0118 in 0.300 mm |
| r3 max | 0.0079 in 0.200 mm |
| 接觸角 | 25 o |
| a（負荷中心） | 0.5118 in 13.000 mm |
| d2 | 1.3583 in 34.500 mm |
| d3 | 1.3819 in 35.100 mm |
| D1 | 1.6024 in 40.700 mm |
| D4 | 1.6457 in 41.800 mm |
| D5 | 0.0681 in 1.4252 mm |
| E | 1.730 in 36.200 mm |
| 雙列寬度 | 0.7087 in 18.000 mm |
| 三列寬度 | 1.0630 in 27.000 mm |
| 四列寬度 | 1.4173 in 36.000 mm |

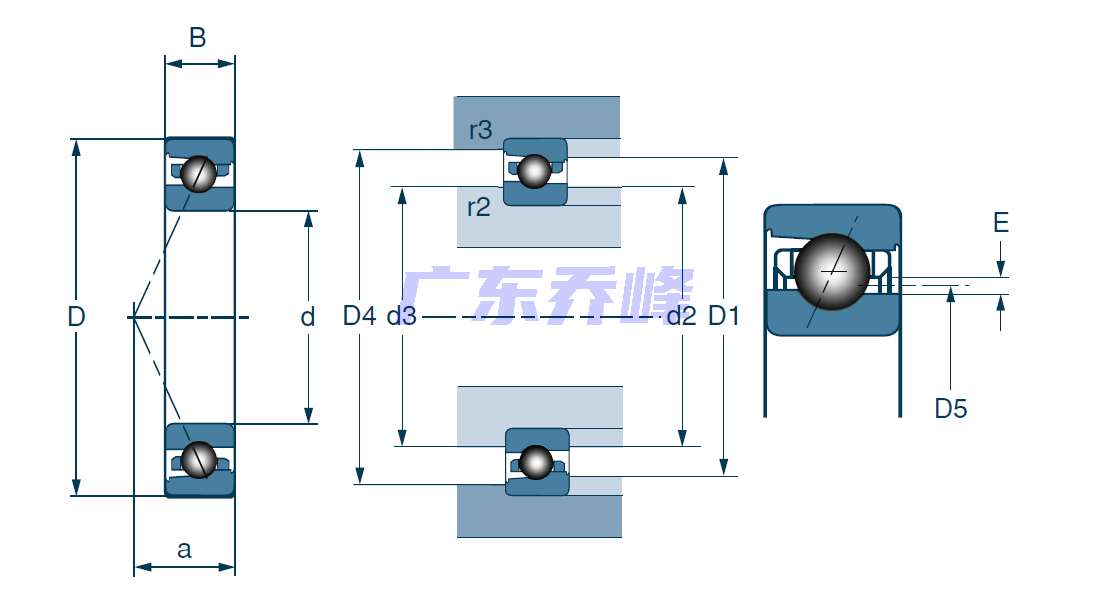

NTN-SNR MLCH71906HV軸承尺寸圖
