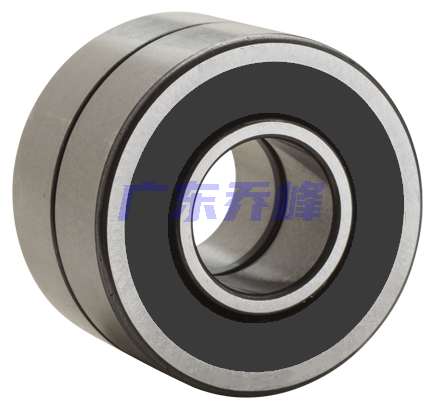

NTN-SNR MLE7003HVDUJ84S軸承代號說明
M
L
E
7
0
0
3
H
V
D
U
J
8
4
S
ML：高轉速高精度角接觸軸承
E：雙面非接觸式密封
7：角接觸球軸承
0：尺寸系列：10系列
03：內徑：17 mm
H：接觸角 25o
V：高精度
DU：通用配對
J8：中度預緊
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
E：
雙面非接觸式密封
7：
角接觸球軸承
0：
尺寸系列：10系列
03：
內徑：17 mm
H：
接觸角 25o
V：
高精度
DU：
通用配對
J8：
中度預緊
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR MLE7003HVDUJ84S軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 4 |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLE7003HVDUJ84S軸承尺寸規格
| 密封雙聯角接觸球軸承，高精度 - 尺寸 | |
| d | 0.6693 in 17.000 mm |
| D | 1.3780 in 35.000 mm |
| B | 0.3937 in 10.000 mm |
| 2B | 0.7874 in 20.000 mm |
| r2 max | 0.0118 in 0.300 mm |
| r3 max | 0.0059 in 0.150 mm |
| 接觸角 | 25 o |
| d2 | 0.8661 in 22.000 mm |
| d3 | 0.8937 in 22.700 mm |
| D1 | 1.1181 in 28.400 mm |
| D4 | 1.1614 in 29.500 mm |

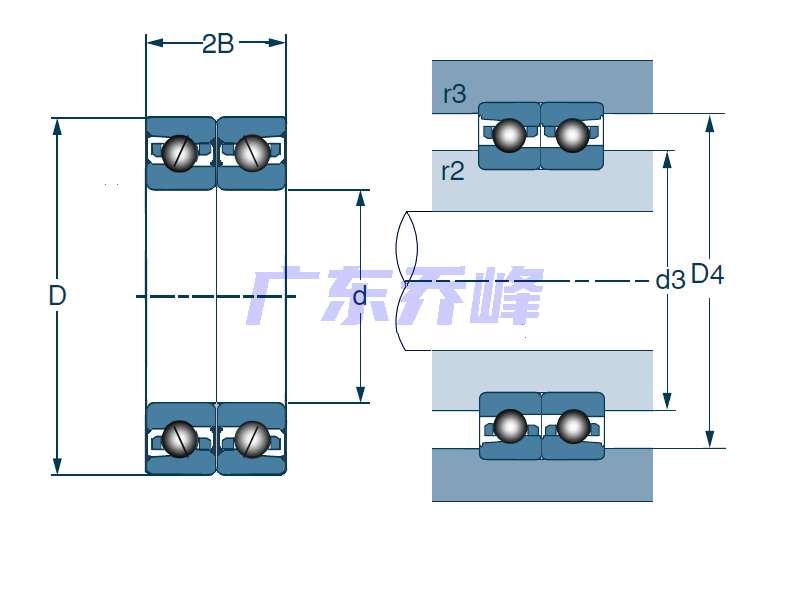

NTN-SNR MLE7003HVDUJ84S軸承尺寸圖
