NTN MR1216EX軸承代號說明
M
R
1
2
1
6
E
X
MR：M：NTN BOWER產品，標準公制尺寸系列，R：內圈單擋邊
1：寬度系列：01系列
2：尺寸系列：02系列
16：內徑：80 mm
E：外圈雙擋邊
X：X-Bar復合鋼
MR：
M：NTN BOWER產品，標準公制尺寸系列，R：內圈單擋邊
1：
寬度系列：01系列
2：
尺寸系列：02系列
16：
內徑：80 mm
E：
外圈雙擋邊
X：
X-Bar復合鋼
NTN MR1216EX軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 雙側擋邊外圈 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | X-Bar復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 39000 lbf 174000 N 174.00 kN |
| 基本額定動載荷 | 30500 lbf 136000 N 136.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MR1216EX軸承尺寸規格
| 圓柱滾子軸承 -可分離型內圈帶一個加強筋，外圈帶兩個加強筋 - 尺寸 | |
| B | 3.1496 in 80.000 mm |
| D | 5.5118 in 140.000 mm |
| W | 1.0236 in 26.000 mm |
| A | 3.7512 in 95.280 mm |
| F | 3.9681 in 100.790 mm |
| H | 4.7000 in 119.380 mm |
| R | 0.1000 in 2.540 mm |
| U（普通內外圈） | 3.5906 in 91.200 mm |
| V（加強筋內外圈） | 3.7480 in 95.200 mm |
| X（普通內外圈） | 5.0906 in 129.300 mm |
| Z（加強筋內外圈） | 4.9016 in 124.500 mm |
| r | 0.0799 in 2.030 mm |

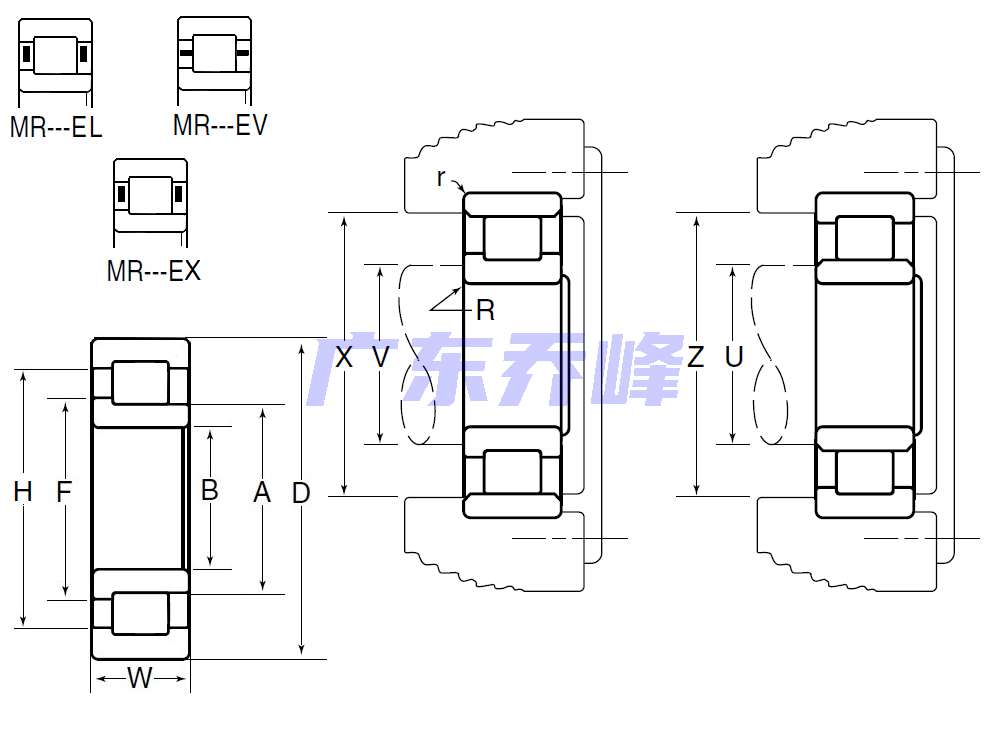

NTN MR1216EX軸承尺寸圖
