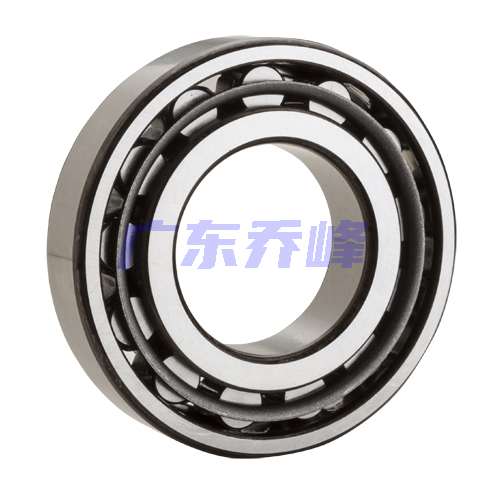

NTN NF414軸承代號說明
N
F
4
1
4
NF：外圈單擋邊，內圈雙擋邊
4：尺寸系列：04系列
14：內徑：70 mm
NF：
外圈單擋邊，內圈雙擋邊
4：
尺寸系列：04系列
14：
內徑：70 mm
NTN NF414軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 壓制鋼 |
| 極限轉速-油潤滑 | 4000轉/分鐘 |
| 極限轉速-脂潤滑 | 3400轉/分鐘 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 53000 lbf 236000 N 236.00 kN |
| 基本額定動載荷 | 51500 lbf 228000 N 228.00 kN |
| 附件 | 開式 |
| 重量 | 11.684 lb 5.300 kg |
NTN NF414軸承尺寸規格
| 圓柱滾子軸承 -可分離型內圈帶兩個加強筋，外圈帶一個加強筋 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 7.0866 in 180.000 mm |
| B | 1.6535 in 42.000 mm |
| Ew | 5.9843 in 152.000 mm |
| J | 4.3504 in 110.500 mm |
| r | 0.1181 in 3.000 mm |
| da min | 3.2677 in 83.000 mm |
| db min | 3.2677 in 83.000 mm |
| Da max | 6.5748 in 167.000 mm |
| Db max | 6.5748 in 167.000 mm |
| Db min | 6.0236 in 153.000 mm |
| r1as max | 0.1181 in 3.000 mm |

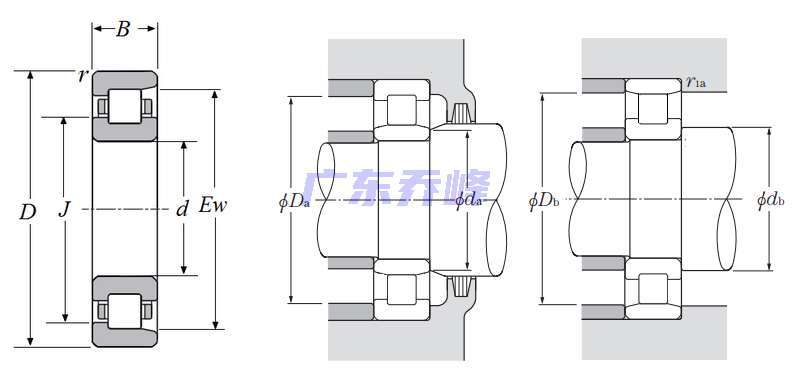

NTN NF414軸承尺寸圖
