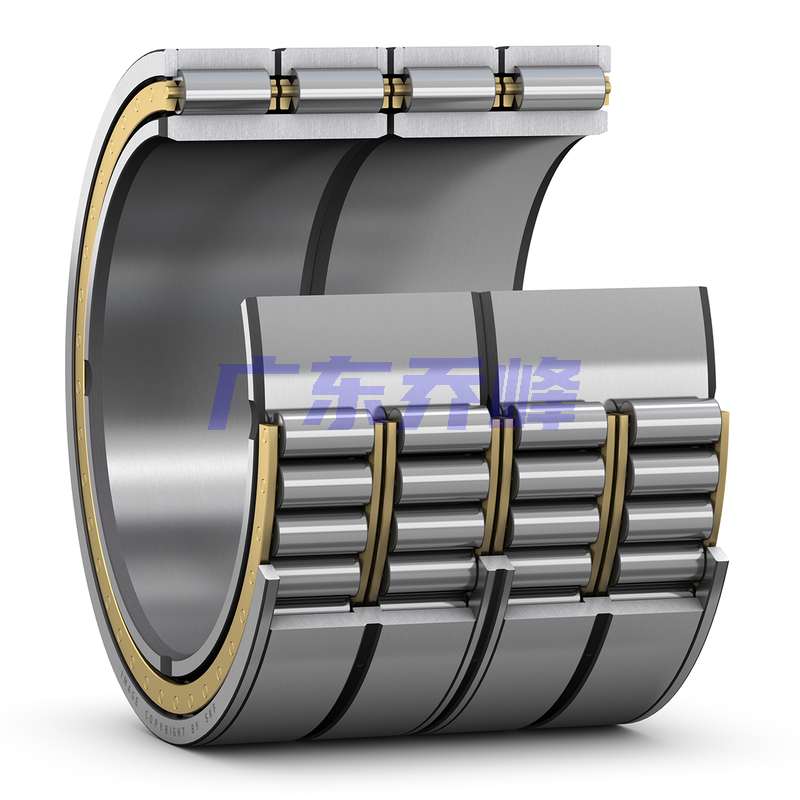

SKF 316083A軸承設計
| 設計變量/特征 | BC4.10/W33GWI |
SKF 316083A軸承尺寸
| 內徑 | d | 500mm |
| 外徑 | D | 670mm |
| 內圈上的軸承總寬度 | B | 450mm |
| 外圈上的軸承總寬度 | C | 450mm |
| 活動法蘭環的孔徑 | D? ≈ | 612mm |
| 內圈滾道直徑 | F | 540mm |
| 環形槽寬度 | b | 16.7mm |
| 潤滑孔直徑(外圈) | K | 9mm |
| 內圈內半徑/倒角 | r?,? min. | 12.5mm |
| 內圈倒角 | α | 20° |
| 外圈上的倒角尺寸 | r?,? min. | 5mm |
SKF 316083A軸承數據計算
| 基本額定動載 | 8250kN |
| 基本額定靜載荷 | 22000kN |
| 疲勞載荷限值 | 1800kN |
| 計算系數 | 640 |
SKF 316083A軸承質量
| 軸承重量 | 460kg |
SKF 316083A軸承尺寸圖
