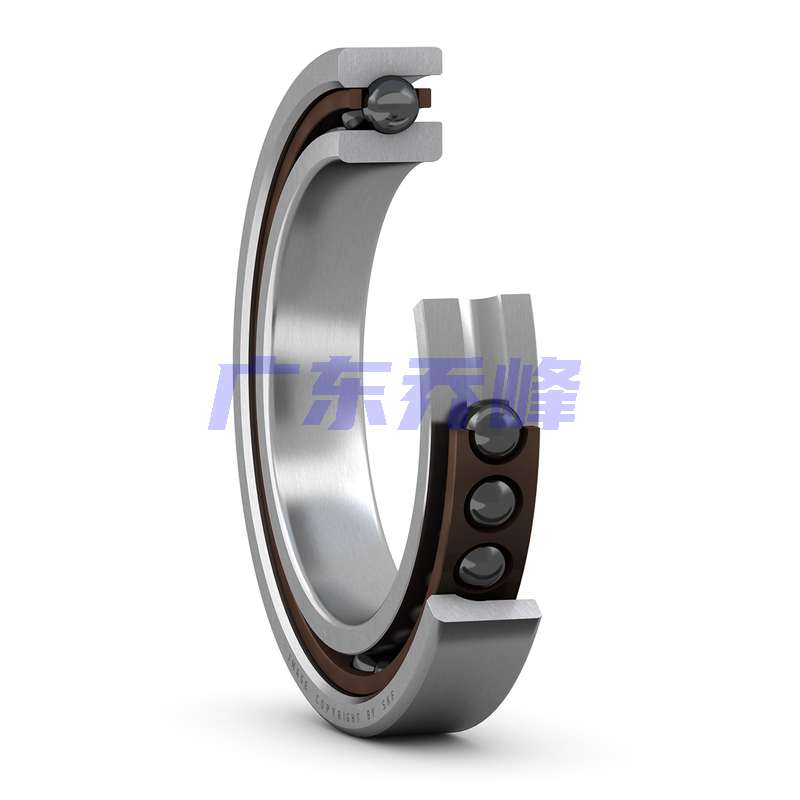

SKF 7009ACE/HCP4A軸承尺寸
| 內徑 | d | 45mm |
| 外徑 | D | 75mm |
| 寬度 | B | 16mm |
| 內圈肩部直徑（最大側面） | d? | 55.7mm |
| 內圈肩部直徑（最小側面） | d? | 53.6mm |
| 外圈肩部直徑（大側面） | D? | 64.25mm |
| 內圈最大側面倒角尺寸 | r?,? min. | 1mm |
| 外圈-最小側面倒角尺寸 | r?,? min. | 0.6mm |
| 距離壓力點 | a | 22.2mm |
SKF 7009ACE/HCP4A軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 49.6mm |
| 軸擋肩直徑 | db min. | 49.6mm |
| 軸承座擋肩尺寸 | D? max. | 70.4mm |
| 軸承座擋肩尺寸 | Db max. | 70.8mm |
| 倒角半徑 | r? max. | 1mm |
| 倒角半徑 | rb max. | 0.6mm |
| 潤滑脂噴嘴位置 | d? | 57.6mm |
SKF 7009ACE/HCP4A軸承數據計算
| 基本額定動載 | 12.1kN |
| 基本額定靜載荷 | 8.15kN |
| 疲勞載荷限值 | 0.25kN |
| 潤滑脂潤滑可達轉速 | 29000r/min |
| 油氣潤滑法可達轉速 | 45000r/min |
| 接觸角 | 25° |
| 球直徑 | 7.144mm |
| 頁數 | 21 |
| 參考潤滑脂量 | 3.4cm3 |
SKF 7009ACE/HCP4A軸承質量
| 軸承重量 | 0.22kg |
SKF 7009ACE/HCP4A軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF 7009 ACEGA/HCP4A軸承 | ￥1396.2元 | - | 115 |
SKF 7009ACE/HCP4A軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 7009ACE/HCP4A軸承尺寸圖
