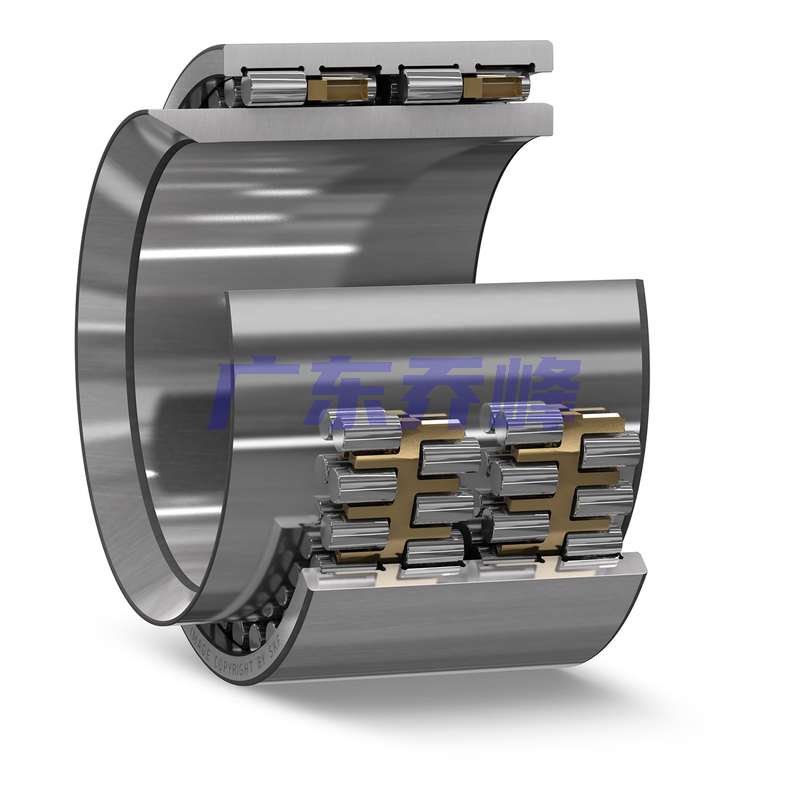

SKF BC4B320989/HA3軸承設計
| 設計變量/特征 | BC4.18/W33GWI |
SKF BC4B320989/HA3軸承尺寸
| 內徑 | d | 380mm |
| 外徑 | D | 540mm |
| 內圈上的軸承總寬度 | B | 400mm |
| 外圈上的軸承總寬度 | C | 380mm |
| 活動法蘭環的孔徑 | D? ≈ | 492.5mm |
| 外圈肩部直徑 | D? ≈ | 492.5mm |
| 內圈滾道直徑 | F | 422mm |
| 環形槽寬度 | b | 13.9mm |
| 潤滑孔直徑（外圈） | K | 7.5mm |
| 內圈內半徑/倒角 | r?,? min. | 4mm |
| 內圈倒角 | α | 20° |
| 外圈上的倒角尺寸 | r?,? min. | 2mm |
SKF BC4B320989/HA3軸承數據計算
| 基本額定動載 | 6440kN |
| 基本額定靜載荷 | 14000kN |
| 疲勞載荷限值 | 1200kN |
| 計算系數 | 650 |
SKF BC4B320989/HA3軸承質量
| 軸承重量 | 300kg |
SKF BC4B320989/HA3軸承尺寸圖
