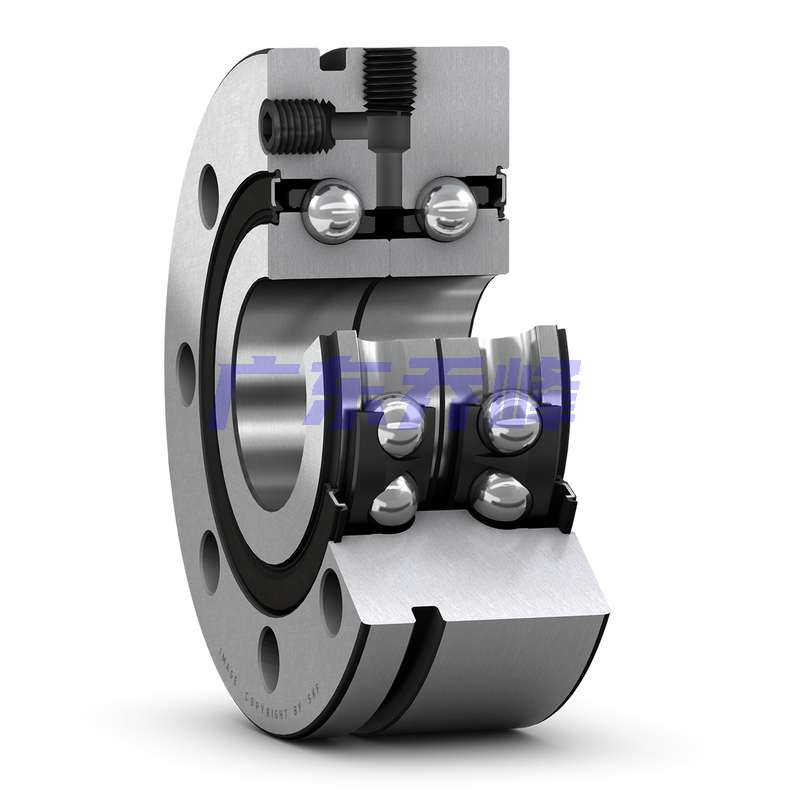

SKF BEAM030100C-2RSH軸承尺寸
| 內徑 | d | 30mm |
| 外徑 | D | 100mm |
| 高度 | H | 38mm |
| 內圈凹槽直徑 | d? | 48.7mm |
| 外圈凹槽直徑 | D? | 64.7mm |
| 抽出槽位置 | H? | 30mm |
| 倒角半徑 | r?,? min. | 0.3mm |
| 倒角半徑 | r?,? min. | 0.6mm |
| 距離載荷點 | a | 105mm |
| 螺栓孔節圓直徑 | J | 80mm |
| 附帶螺栓的連接通孔 | N | 8.8mm |
SKF BEAM030100C-2RSH軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 47mm |
| 軸承座擋肩尺寸 | D? max. | 64mm |
| 倒角半徑 | r? max. | 0.3mm |
SKF BEAM030100C-2RSH軸承數據計算
| 基本額定動載 | 64kN |
| 基本額定靜載荷 | 118kN |
| 疲勞載荷限值 | 4.3kN |
| 可達轉速 | 2600r/min |
| 接觸角 | 60° |
| 預緊 | 3710N |
| 摩擦力矩 | 0.8Nm |
| 軸向靜剛度值 | 940N/μm |
| 時刻靜剛度 | 400Nm/mrad |
SKF BEAM030100C-2RSH軸承質量
| 軸承重量 | 1.72kg |
SKF BEAM030100C-2RSH軸承安裝信息
| 需要附加的螺栓尺寸（DIN 912） | M8 | |
| 聯接螺栓數量 | 8 | |
| 外圈孔之間角度（節距） | 45° | |
| 螺栓與螺紋孔之間角度 | 22.5° |
SKF BEAM030100C-2RSH軸承尺寸圖
