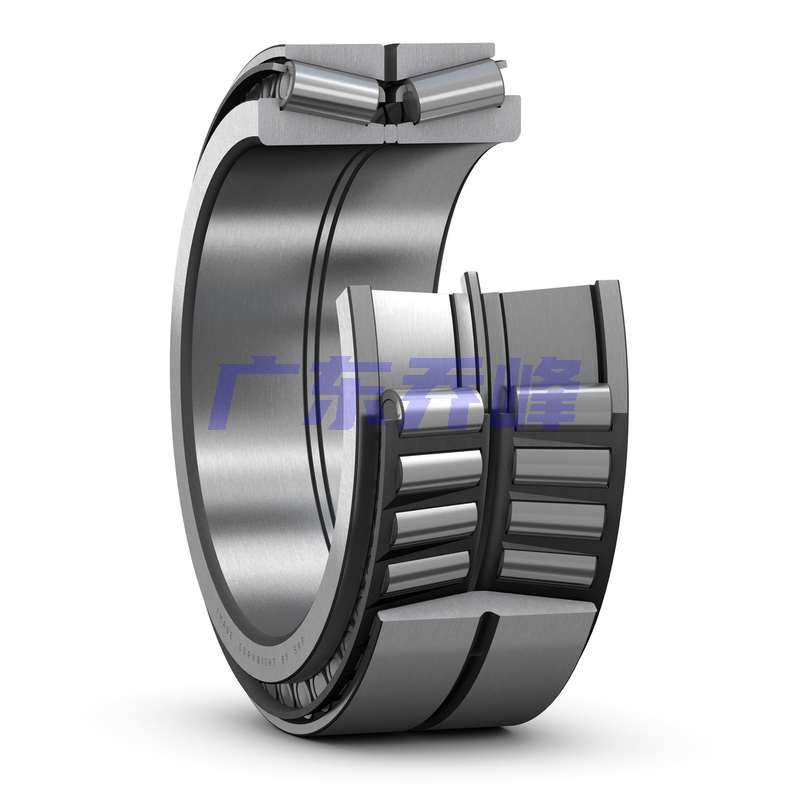

SKF BT2B328130軸承設計
| 設計變量/特征 | TDO |
SKF BT2B328130軸承尺寸
| 內徑 | d | 260mm |
| 外徑 | D | 480mm |
| 內圈上的軸承總寬度 | T | 284mm |
| 外圈上的軸承總寬度 | C | 220mm |
| 軸擋肩直徑 | d? ≈ | 366mm |
| 軸承座擋肩尺寸 | D? ≈ | 454mm |
| 軸承座擋肩尺寸 | D? ≈ | 454mm |
| 內圈半徑（倒角） | r?,? min. | 5mm |
| 外圈半徑（倒角） | r?,? min. | 1.5mm |
| 距離壓力點 | a | 233mm |
SKF BT2B328130軸承數據計算
| 基本額定動載 | 4330kN |
| 基本額定靜載荷 | 7350kN |
| 疲勞載荷限值 | 600kN |
| 計算系數 | 0.43 |
| 計算系數 | 1.6 |
| 計算系數 | 2.3 |
| 計算系數 | 1.6 |
| 比較徑向額定載荷 | 1080kN |
| 比較徑向的基本額定載荷 | 456kN |
| 保持架系數 | 1.36 |
SKF BT2B328130軸承質量
| 軸承重量 | 210kg |
SKF BT2B328130軸承尺寸圖
