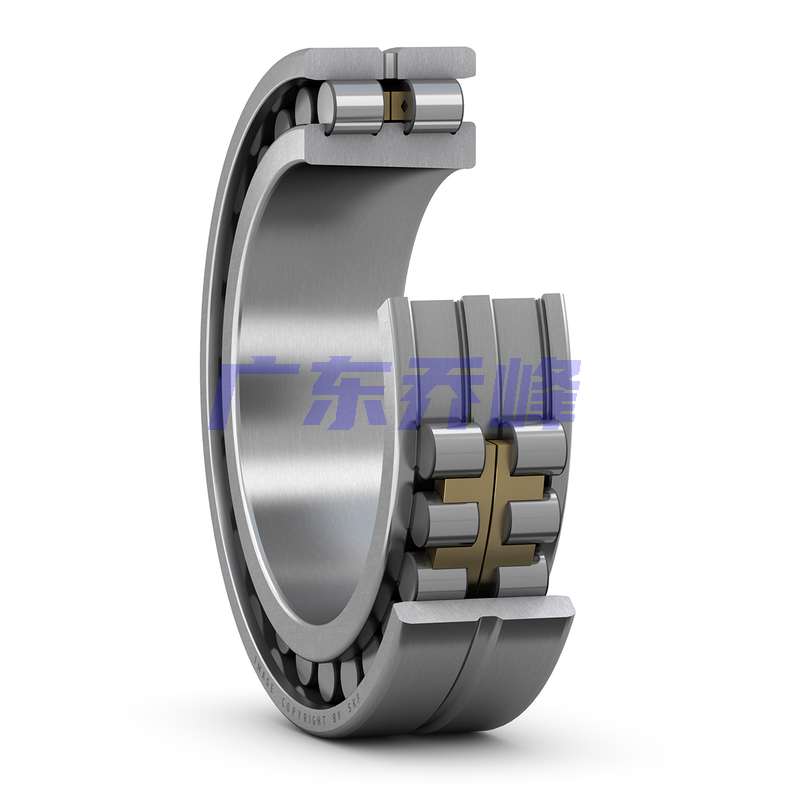

SKF NN3032K/SPW33軸承尺寸
| 內徑 | d | 160mm |
| 外徑 | D | 240mm |
| 寬度 | B | 60mm |
| 內圈肩部直徑（NN 設計） | d? | 190mm |
| 外圈滾道直徑（NN 設計） | E | 219mm |
| 外圈潤滑槽寬度 | b | 8.5mm |
| 潤滑孔直徑（外圈） | K | 4.5mm |
| 外圈倒角尺寸 | r?,? min. | 2.1mm |
| 內圈倒角尺寸（配有圓錐孔的軸承） | r?,? min. | 1.1mm |
| 正常位置軸承套圈相對于其他正常位置套圈許可軸向位移（所有） | s max. | 2.5mm |
| 圓錐孔，錐度 1:12 |
SKF NN3032K/SPW33軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 171mm |
| 軸承座擋肩尺寸 | D? min. | 221mm |
| 軸承座擋肩尺寸 | D? max. | 229mm |
| 噴油嘴位置（不能選擇 TNHA 保持架） | d? | 214.4mm |
SKF NN3032K/SPW33軸承數據計算
| 基本額定動載 | 369kN |
| 基本額定靜載荷 | 655kN |
| 疲勞載荷限值 | 69.5kN |
| 潤滑脂潤滑可達轉速 | 3600r/min |
| 油氣潤滑法可達轉速 | 4000r/min |
| 參考潤滑脂量 | 78cm3 |
| 軸向靜剛度（指導值） | 3540N/μm |
SKF NN3032K/SPW33軸承質量
| 軸承重量 | 8.8kg |
SKF NN3032K/SPW33軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NN3032K/SPW33軸承尺寸圖
