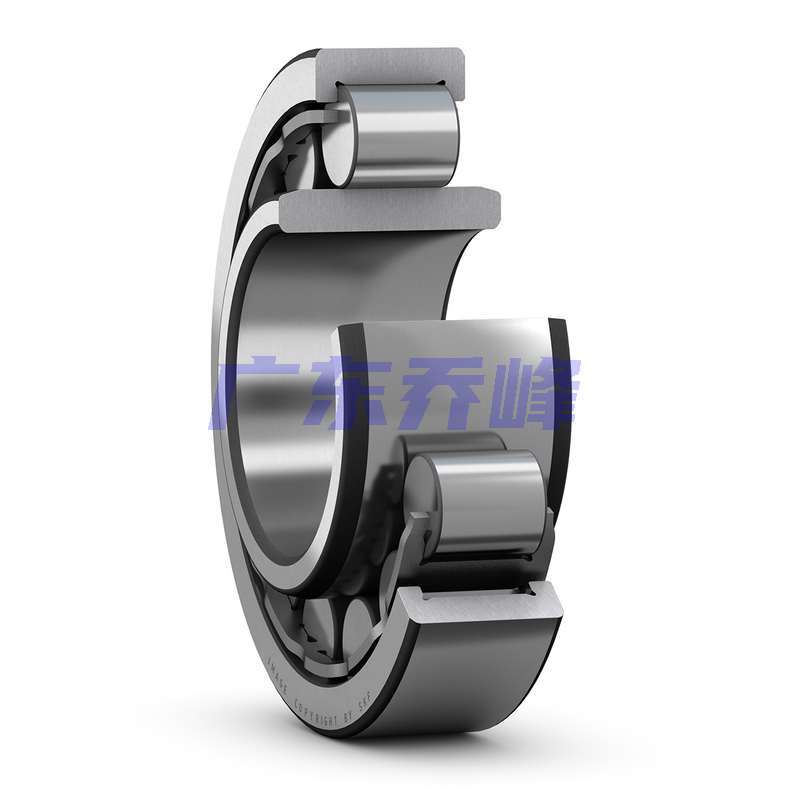

SKF NUB222ECJ軸承尺寸

內徑	d	110mm
外徑	D	200mm
寬度	B	53mm
外圈寬度（NUB、 NJF）	C	38mm
內圈肩部直徑（NU、NJ、NUP、NUB、NF、NJF）	D? ≈	172.5mm
內圈滾道直徑（NU、NJ、NUP、NUB、 NJF）	F	132.5mm
外圈內徑（NU、NJ、NUP、NUB、 NJF）	r?,? min.	2.1mm
內圈（最小）內徑（NU、NJ、NUB、 NJF）	r?,? min.	2.1mm
正常位置軸承套圈相對于其他套圈許可軸向位移	s max.	10.8mm

SKF NUB222ECJ軸承擋肩尺寸

隔塊襯套（所有）最小許可外直徑	d? min.	122mm
隔塊襯套（NU、NJ、NUB、 NJF） 最大許可外直徑	d? max.	129mm
軸肩最小許可外直徑（NU、NJ、NUP、NUB; 不適合于圓錐孔）	db min.	135mm
軸承座肩或隔塊襯套（所有）最大的許可內直徑	D? max.	187mm
軸承基座和軸承座肩之間過渡段的最大允許半徑（NU、NJ、NUP、NUB）	r? max.	2mm
軸承基座和軸肩之間的過渡段之間的最大允許半徑[（N、NF、NJF） - mCRB; 所屬為 LSB]	rb max.	2mm

SKF NUB222ECJ軸承數據計算

基本額定動載	335kN
基本額定靜載荷	365kN
疲勞載荷限值	42.5kN
參考轉速	3600r/min
極限轉速	4000r/min
計算系數	0.15
限制值	0.3
軸向載荷系數	0.4

SKF NUB222ECJ軸承質量

軸承重量

5.22kg
