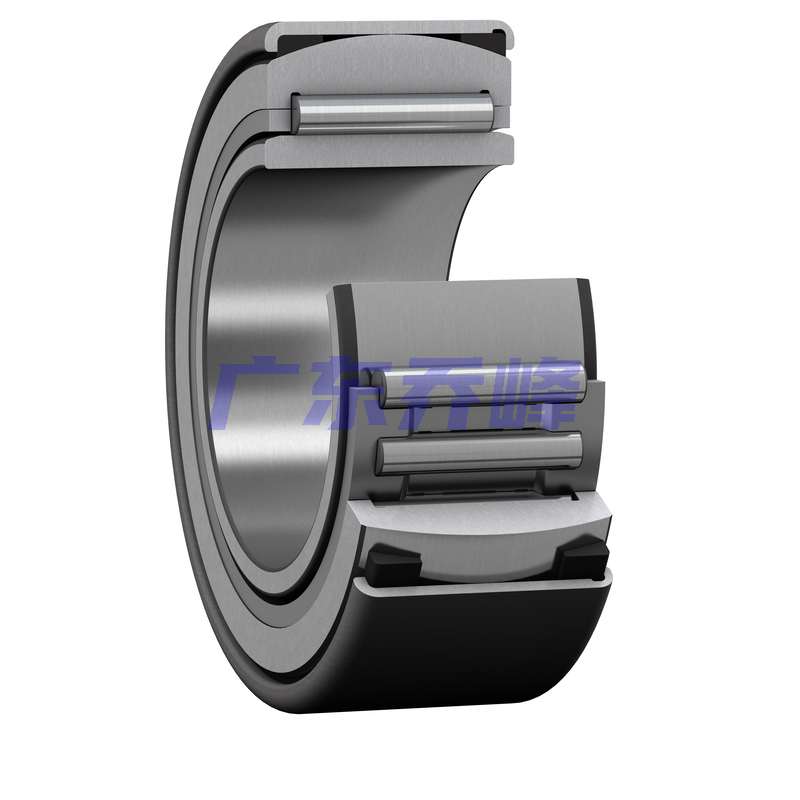

SKF PNA40/62軸承
| 設計 | PNA 40/62 |
SKF PNA40/62軸承尺寸
| 內徑 | d | 40mm |
| 外徑 | D | 62mm |
| 寬度 | B | 20mm |
| 內圈滾道直徑 | F | 45mm |
| 隔套肩部內徑 | D? | 58mm |
| 鋼板緊定套的倒角尺寸 | r min. | 0.8mm |
| 內圈倒角尺寸 | r?,? min. | 0.3mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 0.5mm |
SKF PNA40/62軸承擋肩尺寸
| 軸承座最小可允許擋肩軸徑 | d? min. | 42mm |
| 軸承座最小可允許擋肩 | D? min. | 57mm |
| 軸承座最大可允許擋肩直徑 | D? max. | 58mm |
| 倒角半徑 | r? max. | 0.8mm |
| 倒角半徑 | rb max. | 0.3mm |
SKF PNA40/62軸承數據計算
| 基本額定動載 | 27.5kN |
| 基本額定靜載荷 | 57kN |
| 疲勞載荷限值 | 7.1kN |
| 參考轉速 | 9000r/min |
| 極限轉速 | 10000r/min |
SKF PNA40/62軸承質量
| 軸承重量 | 0.23kg |
SKF PNA40/62軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF PNA40/62軸承尺寸圖
