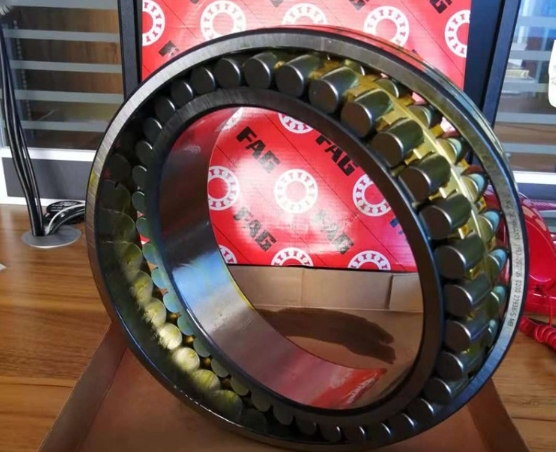

FAG 23226-E1-XL-TVPB-C4軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 130 |
| 軸承外徑 D | 230 |
| 軸承厚度 B | 80 |
| 倒角半徑 r.min | 3 |
| 安裝尺寸 (mm) | |
| 外圈內徑 D1 ≈ | 199.3 |
| 內圈外徑 d2 ≈ | 150 |
| 潤滑槽徑 ds | 4.8 |
| 潤滑孔徑 ns | 9.5 |
| 內圈外徑 da.min | 144 |
| 外圈內徑 Da.max | 216 |
| 倒角半徑 ra.max | 2.5 |
| 載荷（kN） | |
| 基本動載荷 C | 910000 |
| 基本靜載荷 Co | 1150000 |
| 疲勞極限載荷 Cur | 89000 |
| 極限轉速（/min） | |
| 參考轉速 | 2600 |
| 極限轉速 | 1740 |
| 參考重量（kg） | |
| 13.4 | |
| 其他參數 | |
| 常數 e | 0.33 |
| 軸向載荷系數 Y1 | 2.07 |
| 軸向載荷系數 Y2 | 3.09 |
| 軸向載荷系數 Y0 | 2.03 |
