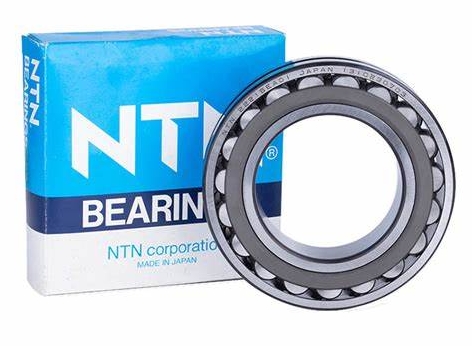

NTN 22326EMX1D0軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 130 |
| 軸承外徑 D | 280 |
| 軸承厚度 B | 93 |
| 倒角半徑 r.min | 4 |
| 潤滑槽徑 Wo | 19 |
| 潤滑孔徑 do | 9 |
| 安裝尺寸 (mm) | |
| 內圈外徑 d1 ≈ | 164 |
| 內圈外徑 da.min | 147 |
| 外圈內徑 Da.max | 263 |
| 外圈內徑 D1 ≈ | 243 |
| 倒角半徑 ras.max | 4 |
| 載荷（kN） | |
| 基本動載荷 Cr | 1330 |
| 基本靜載荷 Cor | 1400 |
| 載荷 | |
| 基本動載荷 Cr | 135000 |
| 基本靜載荷 Cor | 143000 |
| 允許轉速（/min） | |
| 脂潤滑 | 1600 |
| 油潤滑 | 2000 |
| 極限轉速 | |
| 參考轉速 | 1800 |
| 極限轉速 | 2400 |
| 參考重量 | |
| 圓柱孔 | 28 |
| 圓錐孔 | 27.5 |
| 其他參數 | |
| 常數 e | 0.33 |
| 軸向載荷系數 Y1 | 2.06 |
| 軸向載荷系數 Y2 | 3.06 |
| 軸向載荷系數 Y0 | 2.01 |
