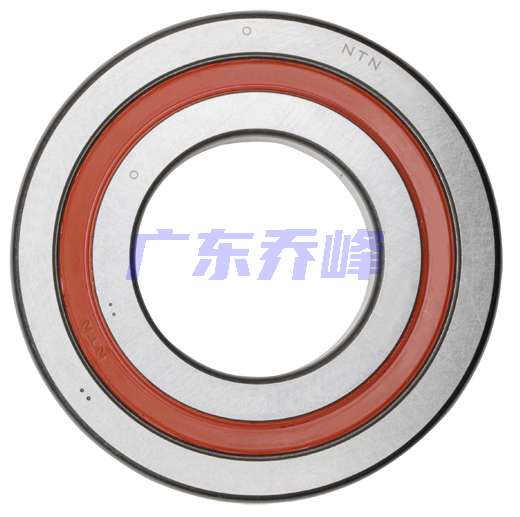

NTN 2A-BST45X100-1BL#03軸承代號說明
2
A
-
B
S
T
4
5
X
1
0
0
-
1
B
L
#
0
3
2A-：特殊熱處理
BST：Ball Screw Support，即滾珠絲杠支撐
45：公稱內徑：45 mm
X：分隔符
100：外徑：100 mm
-1B：標準預緊
L：輕微接觸式丁腈橡膠密封
#03：無意義后綴
2A-：
特殊熱處理
BST：
Ball Screw Support，即滾珠絲杠支撐
45：
公稱內徑：45 mm
X：
分隔符
100：
外徑：100 mm
-1B：
標準預緊
L：
輕微接觸式丁腈橡膠密封
#03：
無意義后綴
NTN 2A-BST45X100-1BL#03軸承技術規格
| 類型 | 滾珠絲杠支承軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 模塑 |
| 保持架材質 | 合成樹脂 |
| 密封型式 | 輕微接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 4 |
| 結構 | 單列 |
| 基本額定靜載荷 | 34500 lbf 153000 N 153.00 kN |
| 基本額定動載荷 | 13900 lbf 62000 N 62.00 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 2A-BST45X100-1BL#03軸承尺寸規格
| 滾珠絲杠用單列角接觸推力球軸承 - 雙面密封 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 0.7874 in 20.000 mm |
| d1 | 2.9843 in 75.800 mm |
| d2 | 2.7598 in 70.100 mm |
| D1 | 3.3937 in 86.200 mm |
| D2 | 3.6457 in 92.600 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 60 o |

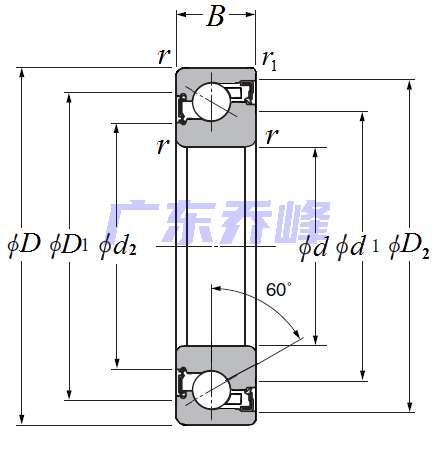

NTN 2A-BST45X100-1BL#03軸承尺寸圖
